A camada de lote em AnnotationTutorial.dwg é uma classe de recurso geoespacial. Os dados atuais estão armazenados em um arquivo SDF denominado Parcels.sdf. O mapa se conecta a este arquivo e exibe a geometria e os dados para os lotes no mapa. É possível estilizar os lote de qualquer forma desejada. A estilização não afeta o armazenamento de dados em si. O estilo é salvo no mapa, junto com a informação para a conexão ao armazenamento de dados.
Ao contrário de anotações para os objetos de desenho, todos os recursos na classe de recurso são legendados. Não é necessário selecionar os recursos individualmente.
Neste exercício, utilize o Editor de estilo para adicionar legendas aos lotes.
Esta lição utiliza o mapa editado na Lição 1: Usar modelos de anotação.
Para utilizar um estilo para legendar recursos
- Abra o mapa editado e salvo na lição anterior.

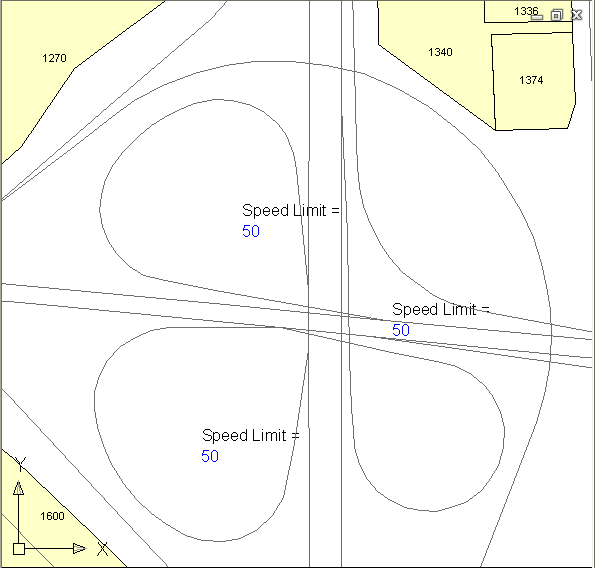

Foi usado Salvar como para salvar o mapa com um novo nome.
- No painel Tarefas, alterne para o Gerenciador de exibição, se ele já não estiver exibido.
A guia Gerenciador de exibição exibe as camadas do mapa atual.
- Selecione a camada de lotes e clique em Estilo.

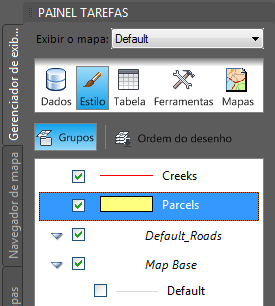

Clique na camada de Lotes e, a seguir, clique em Estilo.
- No Editor de estilo, clique na célula sob Legenda do recurso na metade inferior da janela.
- Na caixa de diálogo Legenda de estilo, faça o seguinte:
- Clique em Adicionar legenda.
- Para Cor de plano de fundo, selecione Nenhuma cor
- Em Conteúdo de texto, selecione Endereço.
- .

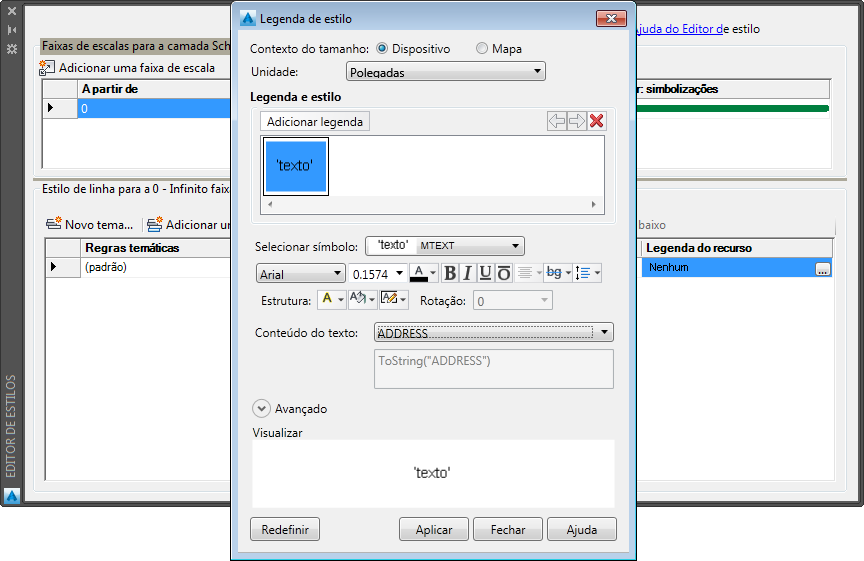

Clique na célula da coluna Legenda do recurso. Especifique a propriedade que deseja exibir na legenda e algumas opções de estilos.
- Clique em Aplicar e, a seguir, clique em Fechar.
- Feche o Editor de estilo.
As legendas exibem números de rua nos lotes em seu mapa.
Para prosseguir neste tutorial, vá a Exercício 2: Usar uma expressão para efetuar o ajuste fino de etiquetas.
