Exercício 4: Comparar as duas camadas de lote

Remova a camada de lote filtrada e conecte-se aos lotes original e filtrado como camadas separadas.

Nota:

Este exercício usa o mapa AnalyzeMap1.dwg criado e modificado nos exercícios anteriores.

Para comparar as duas camadas de lote

1. No Gerenciador de visualização, clique com o botão direito do mouse na camada Lotes e clique em Remover camada.
2. Clique na guia Iníciopainel DadosConectar.
3. Na janela Conectar dados, conecte-se ao arquivo SDF criado, que contém apenas os lotes dentro da região de construção. Adicione estes dados em seu mapa.

   Deixe a janela Conectar dados aberta, mas mova-a para algum lado para que você possa ver o Painel de tarefa.

4. No Gerenciador de exibição, selecione a nova camada de lotes e, a seguir, clique em seu nome. Insira um novo nome, por exemplo, ConstructionParcels.
5. Na janela Conectar dados, conecte-se ao arquivo que contém o conjunto original de lotes. Adicione estes dados em seu mapa e feche a janela Conectar dados.

   A nova camada é chamada de Lotes no Gerenciador de Visualização.

Comparar as camadas usando estilos

É possível editar o estilo de duas camadas de forma diferente e usar transparência para ver como elas se comparam.

Nota:

Também é possível usar Sobreposição para comparar as camadas. Para obter um exemplo de Sobreposição, consulte Lição 4: Executar uma análise de inundação(a lição seguinte).

Comparar as duas camadas usando estilos

1. No Gerenciador de visualização, clique com o botão direito do mouse na camada de lotes original (Lotes) e clique em Editar estilo.
2. No Editor de estilo, defina o elemento de preenchimento para esta camada de lote para ser bastante transparente (75) e uma cor verde claro. Deixe o Editor de estilo aberto.
3. Clique na camada de lote de zona de construção (ConstructionParcels).
4. No Editor de estilo, defina esta camada de lote para ser opaca (transparência definida para 255) e uma cor marrom médio. Feche o Editor de estilo.
5. No Gerenciador de visualização, reexiba a superfície de imagem raster ao selecionar sua caixa e a caixa para a camada de contorno.
6. No Gerenciador de visualização, desmarque a caixa de seleção para a camada de buffer.
7. No Gerenciador de visualização, clique em Ordem do desenho.
8. Assegure-se de que a ordem do desenho se parece com a da ilustração:


   Clique em Ordem do desenho para alterar como camadas se sobrepõem.

Onde você está agora

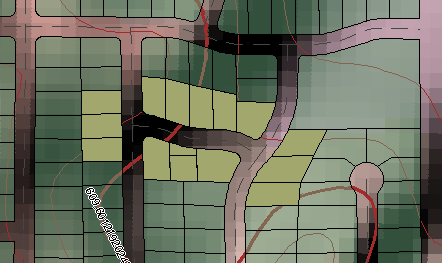

Seu mapa agora exibe a imagem raster, sobreposta com as estradas, a camada do lote original e as camadas de zona de construção.

Para prosseguir com este tutorial, vá ao Exercício 5: Exportar os dados para CSV para usar em um relatório.
