Para associar legendas de texto aos objetos de desenho, crie um modelo de anotação em primeiro lugar. Um modelo de anotação é um tipo de bloco do AutoCAD. É possível definir o modelo definindo o bloco no Editor de bloco. O Editor de bloco é a tela na qual são criados os componentes da anotação. O relacionamento entre cada componente determina como a anotação aparece em cada objeto quando você anexa a anotação mais tarde. Por exemplo, se você inserir uma legenda estática acima de um valor dinâmico, a anotação final terá duas linhas (uma sobre a outra), similar a este exemplo:
O texto "Limite de velocidade =" é uma legenda de texto estático. O texto “50” é um valor dinâmico fornecido por uma tabela de dados de objeto.
Se seu desenho contiver dados de objeto, ou estiver vinculado aos dados externos, é possível especificar as propriedades daqueles dados como valores para a anotação. Estas propriedades são dinâmicas. Quando anexar a anotação aos objetos, cada objeto exibirá seu valor para aquela propriedade.
Por exemplo, defina uma anotação para estradas que utilize a propriedade de dados do objeto "NumberOfLanes" e anexe este modelo a um conjunto de estradas. A anotação de final exibe o número de pistas para cada estrada.
Neste tutorial, é utilizado um desenho denominado AnnotationTutorial.dwg, que contém uma tabela de dados de objeto. Utilize uma propriedade na tabela de dados de objeto como o valor para um identificador de anotação.
Para criar um modelo de anotação
- Copie os dados de amostra para uma unidade de disco local e alterne para o espaço de trabalho de planejamento e análise.
- Abra o AnnotationTutorial.dwg.
- Clique em Abrir na barra de ferramentas de acesso rápido, situada na parte superior da janela do AutoCAD Map 3D.
Clique em Abrir na barra de ferramentas de acesso rápido.
- Selecione AnnotationTutorial.dwg.
- Clique em Abrir.

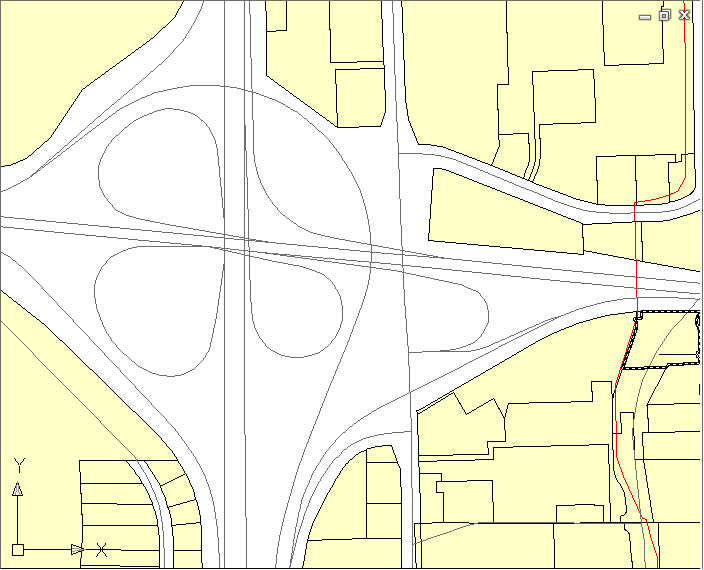

O desenho é aberto, exibindo o trevo no meio da cidade de Redding.
- Clique em Abrir na barra de ferramentas de acesso rápido, situada na parte superior da janela do AutoCAD Map 3D.
- Clique em Anotar
Anotação do mapaDefinir modelo.

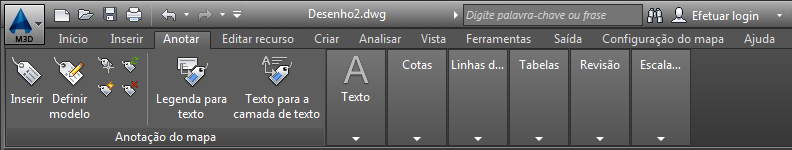

Clique na guia Anotar na faixa de opções para ver as opções de Anotação do mapa.

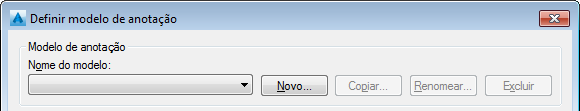

- Na caixa de diálogo Definir modelo de anotação, em Modelo de anotação, clique em Novo.
Outras opções nesta caixa de diálogo não estão disponíveis porque não há nenhum modelo de anotação ainda. A caixa de diálogo será exibida novamente quando você criar e salvar o modelo.
- Na caixa de diálogo Nome do novo modelo de anotação, insira Velocidade e, a seguir, clique em OK.

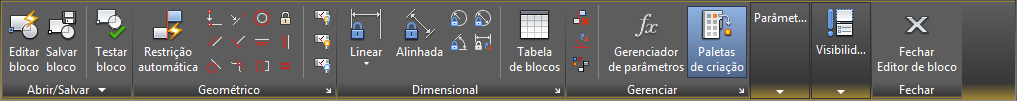

Uma nova guia chamada Editor de bloco aparece na faixa de opções e um novo desenho é aberto no Editor de bloco.
- Clique em Editor de blocoAnotaçãoEditar texto de anotação.
Também é possível inserir o comando MAPANNTEXT.

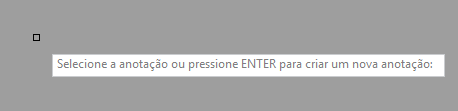

- No desenho, pressione Enter para criar uma anotação.
Pressione Enter em resposta ao prompt. A caixa de diálogo Texto de anotação é exibida.

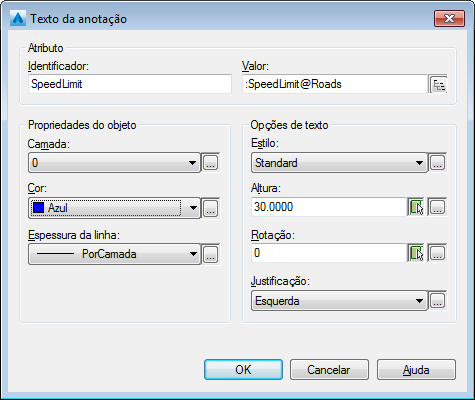

- Na caixa de diálogo Texto de anotação, faça o seguinte:
- Na área Atributo, em Marcador, insira SpeedLimit.

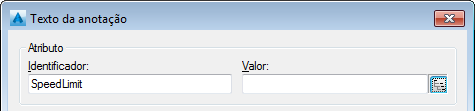

- Para Valor, clique na opção Construtor de expressões.
O botão à direita do campo Valor é do Construtor de expressões.

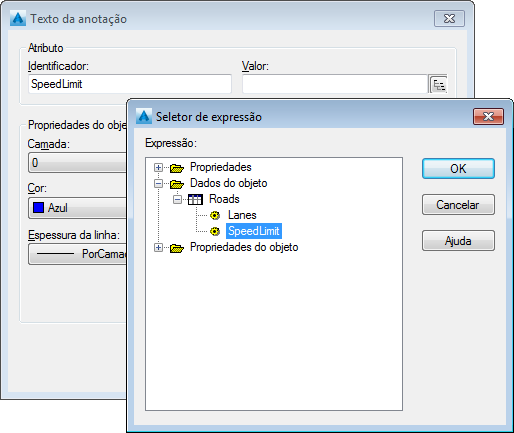

- Na caixa de diálogo Selecionador de expressão, faça o seguinte:
- Expanda os dados de objeto e estradas.
Expanda os nós de dados de objeto até que você veja o SpeedLimit.
- Clique em SpeedLimit.
- Clique em OK.
- Expanda os dados de objeto e estradas.
- Na caixa de diálogo Texto de anotação, faça o seguinte:
- Na área Propriedades de objeto, em Cor, selecione Azul.
- Na área Opções de texto, em Altura, insira 30.
Crie o texto de anotação em azul e com altura de 30 unidades.
- Clique em OK.
- Na janela Editor de bloco, assegure-se de que os eixos X e Y se encontram no ponto 0,0.

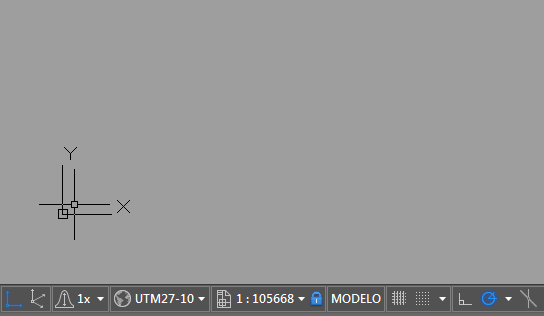

Verifique a localização dos marcadores do eixo ao passar o cursor sobre seu ponto de interseção e olhando para o canto inferior esquerdo da janela.
0,0 representa o ponto de fixação no objeto. O bloco de anotação é deslocado a partir do objeto de acordo com o quão longe o ponto de inserção do bloco está de 0,0.
Se o eixo não estiver em 0,0, selecione-o e arraste-o até que ela esteja.
Uma vez que os pontos do eixo estejam alinhadas em 0,0, clique perto, mas não encima, de onde os eixos X e Y se encontram. A seguir, pressione Enter.

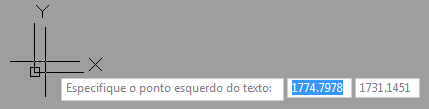

Clique onde o texto da anotação deve começar.
- Para visualizar o identificador de anotação na linha de comando, insira zoom. A seguir, insira “e” para ampliar às extensões do identificador.
O valor real da velocidade limite para cada estrada substituirá o marcador de posição “SpeedLimit”.
- Clique em Editor de blocoAbrir/SalvarSalvar bloco.
- Clique em Editor de blocoFecharFechar o editor de bloco.
A caixa de diálogo Definir modelo de anotação é exibida.
- Para ver o desenho AnnotationTutorial.dwg novamente, clique em OK.
Não há nenhuma anotação no desenho até que você anexe o modelo a objetos.
Para prosseguir neste tutorial, vá ao Exercício 2: Anexar anotação aos objetos de desenho.
