Utilize classes de objetos como uma forma rápida para selecionar todos os objetos em uma classe e alterar suas propriedades. Isto não altera a definição de classe de objeto, somente as propriedades dos objetos naquela classe de objeto .
Nota:
Este exercício usa o mapa criado no Exercício 1: Criar objetos usando classes de objetos.
Para alterar a cor dos lotes classificados
- Se o arquivo ObjectClass.dwg criado anteriormente ainda não estiver aberto, abra-o. Clique em
AbrirDesenho. - Na guia Navegador de mapas do Painel de tarefas, clique com o botão direito do mouse no nome de classe de objeto Lotes.
- Clique em Selecionar objetos classificados.
Todos os objetos classificados como Lotes são selecionados.
- Clique com o botão direito em um qualquer dos lotes selecionados e clique em Propriedades.
- Na paleta Propriedades, clique no campo Cor de preenchimento padrão(em Padrão na guia Projeto ) e selecione uma cor diferente.

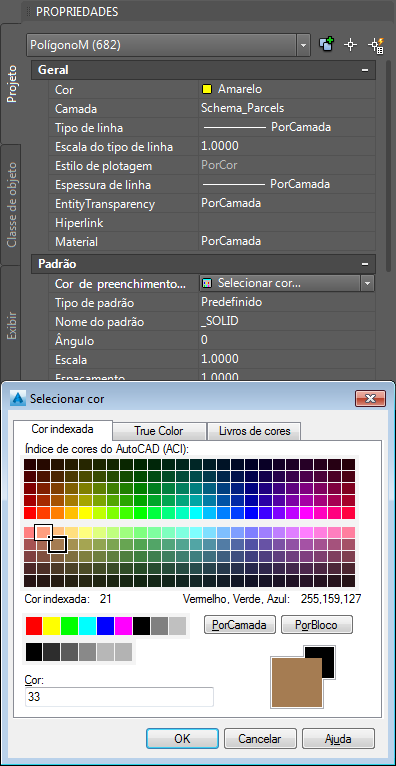

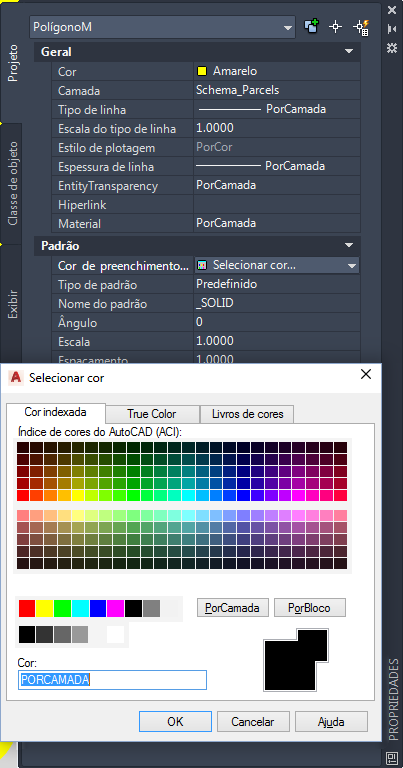

Alterar a cor de preenchimento de todos os objetos na classe de objeto Lotes usando a paleta Propriedades.
- Quando solicitado para salvar as alterações de volta para o conjunto, clique em Sim para alterar a cor de lote no arquivo original. Clique em Não para alterar apenas no mapa atual.
- Salve o mapa.
Onde você está agora
Foram criados e editados objetos utilizando as definições de classe do objeto.
Para prosseguir com este tutorial, vá para a Lição 6: Gerar metadados para um desenho classificado.
