Quando criar um objeto usando a classificação de objeto, o novo objeto herda as propriedades básicas da sua classe de objeto com os valores padrão para essas propriedades. É possível alterar os valores conforme necessário.
Quando você consulta em objetos a partir de um arquivo DWG para um mapa, qualquer informação de estilo é perdida. Já que os pontos não estão estilizados, não é possível visualizá-los em seu novo mapa. Para ver o pontos de sinal, atribua um estilo de ponto para seu mapa.
Uma vez que os sinais estejam visíveis, crie um sinal com a classe do objeto Sinais.
Para atribuir um estilo de ponto para seu mapa
- Se o arquivo ObjectClass.dwg criado no exercício anterior ainda não estiver aberto, abra. Clique em
AbrirDesenho. - Para atribuir um estilo de ponto, no prompt de comando, insira ddptype e pressione Enter.
- Na caixa de diálogo Estilo de ponto, selecione um estilo de ponto na segunda linha. É possível usar as configurações de tamanho de ponto padrão.

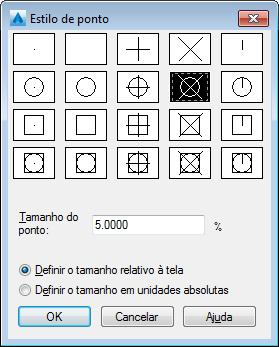

Selecione um estilo de ponto para os sinais.
- Clique em OK.
Para criar um objeto de Sinais
- Amplie até que possa ver os pontos de sinal com facilidade.
- Na guia Navegador de mapas, do Painel de tarefas, clique com o botão direito do mouse na classe de objeto Sinais e, a seguir, clique em Criar objeto classificado.

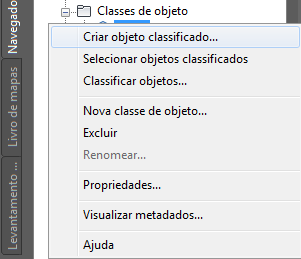

Clique com o botão direito do mouse na classe de objeto adequada para criar um objeto nesta classe.

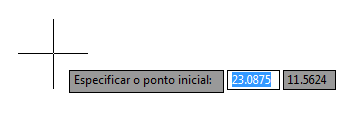

- Clique em uma posição no mapa para o ponto.
- Pressione Esc para finalizar a operação de criação.
- Para inserir as propriedades para o novo objeto de Sinais, selecione o ponto, clique com o botão direito do mouse na mesma e clique em Propriedades.

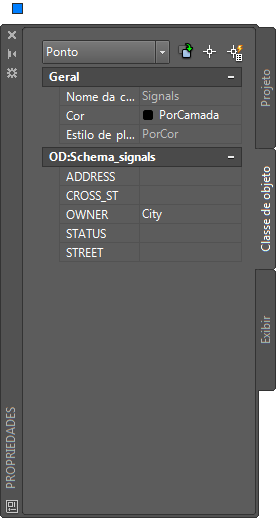

Utilize a paleta Propriedades para visualizar ou alterar as propriedades para o novo objeto.
Para prosseguir neste tutorial, vá ao Exercício 2: Editar objetos classificados.
