Grave um ou vários segmentos de linha usando uma Polilinha.
Utilize para: comprimentos ou perímetros, e onde a geometria a ser medida é uma forma não padrão.
- Na pasta de trabalho Quantification, selecione o Item que você deseja associar a Polyline.
- Na barra de ferramentas 2D Takeoff, clique em Polyline

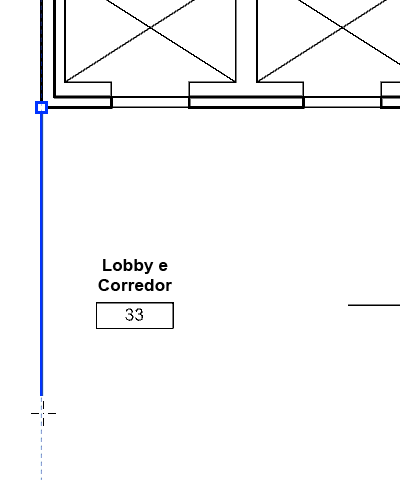

. - Clique na folha para definir a posição de um ponto inicial. Observe que o cursor muda para um snap (vértice verde) quando é movido sobre a geometria existente. Nota: Para desenhar uma linha que seja perfeitamente horizontal ou vertical, pressione e mantenha pressionada a tecla SHIFT ao desenhar.
- Agora, escolha uma das seguintes opções:
- For a single line, clique na folha com o ponto final e clique com o botão direito do mouse no vértice final.
- For multiple line segments, continue a mover e clicar até que você tenha criado o número necessário de segmentos de linha. Clique com o botão direito do mouse no último vértice para finalizar.
- For a polygon, clique na folha para especificar um ponto inicial. Continue a mover e clicar até que você tenha criado o número necessário de segmentos de linha. No último segmento de linha, clique com o botão direito do mouse no primeiro vértice da forma. Nota: Use snaps para posicionar o último vértice sobre o primeiro vértice, garantindo que você tenha um polígono fechado.
- Para alterar a espessura de linha da revisão, abra o Item Catalog e insira um valor no campo Line Thickness.
