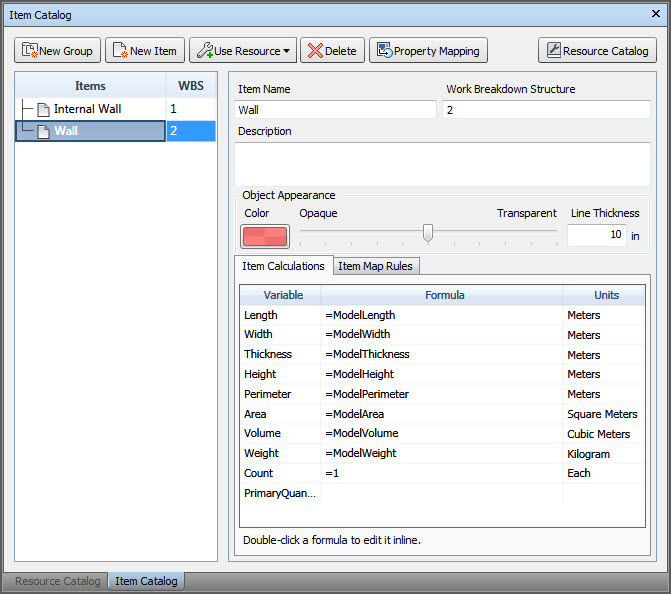

As ferramentas de 2D Takeoff permitem que você revise a geometria linear em uma planta de piso ou em outra folha de cálculo. A revisão será exibida como um objeto na pasta de trabalho Quantification e exibirá propriedades como área, perímetro ou comprimento. Trace revisões lineares para medir uma parede ou o perímetro de um ambiente, ou use ferramentas de área para gravar a extensão de uma superfície, como o espaço de um piso. Você também pode colocar pinos de revisão em folhas 2D para realizar um Count takeoff. Gerencie a aparência dos levantamentos alterando a cor e a opacidade e variando a espessura de linha dos levantamentos no Item Catalog. Após terminar de desenhar os levantamentos, você pode imprimir as folhas 2D que contêm as revisões usando a opção print no Navisworks.
Desenho de levantamentos lineares

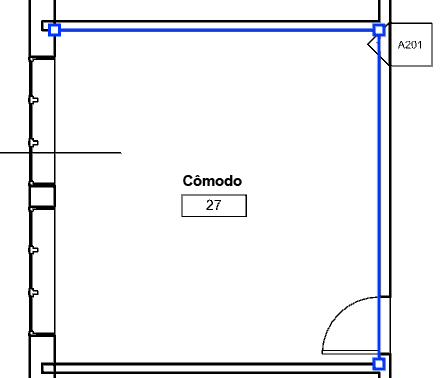

Crie uma geometria de linha única ou construa vários segmentos de linha para criar um polígono. Também é possível utilizar a ferramenta linear para criar um retângulo diretamente na folha. O comprimento ou perímetro da geometria de revisão será exibido na pasta de trabalho Quantification.
Desenho de levantamento de área
Utilize as ferramentas de Area para construir vários segmentos de linha de um polígono ou para traçar um retângulo diretamente na folha.
Os levantamentos 2D também podem ser impressos para mostrar a revisão do Quantification na folha. Basta abrir uma folha 2D que contenha revisão e clicar em File
Print.
