Configurações e manipulação de modelo no 3D Structure Viewer

Você pode manipular um modelo no 3D Structure Viewer usando os seguintes comandos:

• Modo de seleção

  Cancela a seleção de outras opções de navegação.

• Rotacionar

  Rotaciona o modelo ao clicar e manter pressionado o botão esquerdo do mouse.

• Mover

  Para mover o modelo para cima, para baixo, para a esquerda e para a direita, use um dos seguintes procedimentos:

  • Clique e mantenha pressionada a roda de rolagem (botão central do mouse)
  • Clique e mantenha pressionado o botão direito do mouse.
• Opções de zoom:

  Altere a ampliação do zoom de um modelo usando a roda de rolagem (botão central do mouse).

  • Zoom. Altera o zoom do modelo usando a funcionalidade de zoom.
  • Aproximar o zoom. Aumenta suavemente o zoom do modelo.
  • Afastar o zoom. Reduz suavemente o zoom do modelo.
  • Zoom de tudo. Efetua o zoom para visualizar todo o modelo.
Nota: Nos navegadores de dispositivos móveis também é possível aproximar/afastar o zoom, efetuar panorâmica e rotacionar o modelo usando gestos.
• Selecionar elementos por ID

  Abre a caixa de diálogo Selecionar elementos por ID para inserir a ID de um elemento do Revit selecionado na vista.

É possível ativar ou desativar a exibição de elementos no 3D Structure Viewer usando os seguintes comandos:

• Mostrar/Ocultar nós
• Mostrar/Ocultar barras
• Mostrar/Ocultar painéis
• Mostrar/Ocultar suportes
• Mostrar/Ocultar cargas
• Mostrar/Ocultar sistema de coordenadas local (SCL) dos elementos

  Ativa/desativa a exibição de objetos do sistema de coordenadas local (SCL) ao longo dos elementos analíticos na vista.

• Mostrar áreas tributárias

  Disponível para análise de gravidade. Exibe as áreas tributárias de todo o modelo. Uma área tributária de um elemento de superfície é uma estimativa da área, cargas a partir das quais são atribuídas a um determinado elemento que oferece suporte a este elemento de superfície.

• Mostrar malha

  Disponível para a análise estática.

Configurações

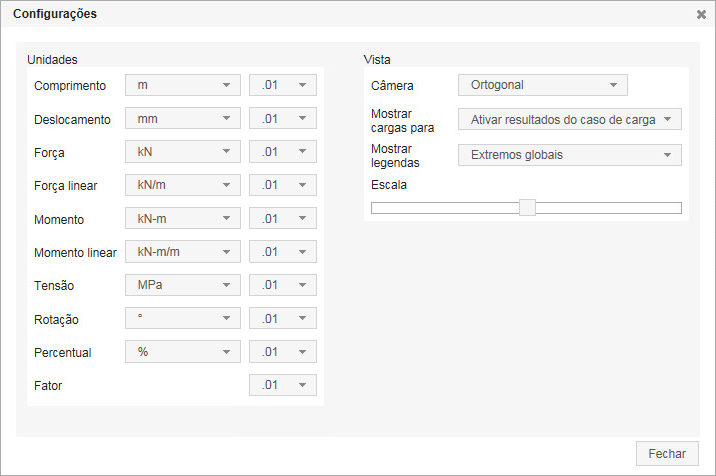

Clique no ícone de Abrir configurações para abrir a caixa de diálogo Configurações, onde é possível especificar as configurações da unidade dos resultados exibidos na vista, assim como outras configurações de exibição do modelo e dos resultados.

• Unidades

  Em Unidades especifique as unidades e um número de casas decimais para os seguintes valores:

  • Comprimento
  • Deslocamento
  • Força
  • Força linear
  • Momento
  • Momento linear
  • Tensão
  • Rotação
  • Percentual
  • Fator. Para Fator, é possível selecionar somente um número de casas decimais.

  Estas configurações são utilizadas para exibir os tipos de resultados na vista.

• Câmera:
  • Ortogonal. Exibe uma projeção ortogonal de um modelo.
  • Perspectiva. Exibe uma projeção em perspectiva de um modelo.
• Exibir cargas para:
  • Todos os casos de carga. Exibe os resultados das cargas de todos os casos de carga definidos para o modelo.
  • Ativar resultados do caso de carga. Exibe os resultados das cargas do caso de carga selecionado na guia Resultados na lista de casos de carga.
  • Caso de carga definido em um modelo. Selecione um caso de carga para que seja exibido os resultados das cargas deste caso.
• Mostrar legendas
  • Extremos locais. Selecione para exibir os valores extremos dos resultados por elemento na vista.
  • Extremos globais. Selecione para exibir os valores extremos dos resultados para todo um modelo na vista.
  • Nenhum. Se esta opção for selecionada, não será exibido nenhum valor extremo na vista.
• Escala

  Mova o controle deslizante para definir a escala dos resultados exibidos na vista.
