Visualizar e explorar os resultados da análise no 3D Structure Viewer

Utilize o 3D Structure Viewer para explorar os tipos de resultados das análises estática e de gravidade. Você também pode exibir mais tipos de resultado e resultados detalhados de um elemento. Se os erros ou avisos foram reportados durante a análise, é possível identificar os elementos que estão causando tais erros no 3D Structure Viewer.

Para exibir resultados

1. Na guia Resultados, na lista Caso de carga, selecione um caso de carga para exibir seus resultados.
2. Clique em um tipo de resultado para exibir, tais como Momentos.
3. Se necessário, clique em um subtipo de resultado, como Momentos My.

   Você pode selecionar mais tipos de resultados para serem exibidos. Os valores extremos do resultado selecionado de todo o modelo são exibidos na vista 3D.

4. Selecione um elemento do modelo na vista 3D.
5. Clique no ícone de Explorar resultados detalhados para abrir a vista de resultados detalhados.

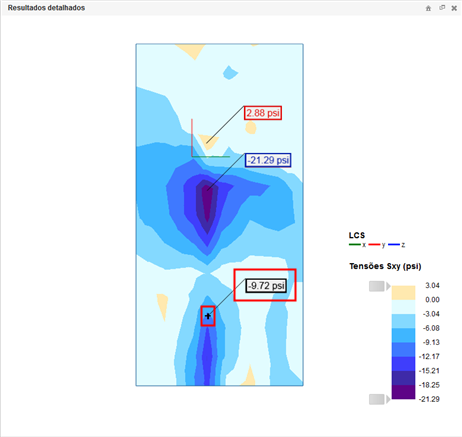

   Exibe uma vista do elemento selecionado no modelo e os valores extremos dos resultados selecionados deste elemento, dos mapas de elementos da superfície e dos diagramas dos membros.

6. Na vista Resultados detalhados, clique no elemento para selecionar o ponto no qual deseja exibir os valores do resultado.

   O ponto selecionado é marcado com um sinal de mais + preto. Os valores dos resultados neste ponto são exibidos no campo abaixo da vista do elemento.



   Na vista detalhada, você também pode manipular o elemento. Para restaurar sua posição original, clique no ícone Vista inicial no canto superior direito da vista detalhada.

É possível exibir simultaneamente diversos tipos de resultados na vista e na vista detalhada.

Nota: Na guia Resultados, clique em um tipo de resultado exibido atualmente na vista para desativá-lo.

Identificar elementos que causam avisos e erros na vista

1. Clique na guia Erros e avisos.
   Nota: A guia Erros e avisos é exibida ao lado da guia Resultados no 3D Structure Viewer caso erros ou avisos tenham sido reportados durante a análise.
2. Na lista, clique em um erro ou aviso para exibi-lo.

   Na vista, os elementos do modelo que estão causando o erro ou aviso selecionado são realçados e suas IDs de elementos do Revit são exibidos.

Nota: Os erros fatais são identificadas por um sinal de exclamação vermelho ().

Também é possível selecionar um erro ou aviso para ser exibido na vista como segue:

• Pressione a tecla "." em seu teclado para exibir o próximo erro na vista
• Pressione a tecla "," em seu teclado para exibir o erro anterior na vista

Você também pode exibir os elementos que causam erros ou avisos na vista clicando neles na lista de avisos em um relatório.
