Saiba como estes parâmetros da caixa de diálogo Configurações de energia ajudam a definir o modelo analítico de energia e a compreender o impacto sobre sua precisão e tempo de processamento.
Ao preparar para executar uma análise de energia, você define os parâmetros na caixa de diálogo Configurações de energia. O parâmetro Resolução de espaço analítico e o parâmetro Resolução de superfície analítica fornecem informações importantes utilizadas pelo algoritmo que gera o modelo analítico de energia.
Para abrir a caixa de diálogo Configurações de energia, clique na guia Analisar
painel Análise de energiaConfigurações de energia.
Estes parâmetros se aplicam à análise de energia executada usando qualquer modo de análise: Usar elementos de construção, Usar massas conceituais ou Usar massas conceituais e elementos de construção.
Os valores padrão para o parâmetro Resolução de espaço analítico e Resolução da superfície analítica foram determinados para fornecer um equilíbrio ótimo entre a precisão e o tempo de processamento do modelo de energia para a maioria dos modelos do Revit. No entanto, devido ao tamanho do modelo do Revit, a complexidade e qualidade podem variar muito e, algumas vezes pode ser benéfico modificar estes parâmetros para fornecer uma maior precisão e/ou reduzir o tempo de processamento do modelo de energia.
Resolução do espaço analítico
Este é o parâmetro principal que influencia a precisão e o tempo de processamento do modelo de energia. Define a distância de folga mínima entre elementos do Revit que serão ignorados na identificação de espaços do modelo de energia.
Para o parâmetro Resolução de espaço analítico:
- Valor padrão = 18 polegadas (457.2 mm)
- Valor mínimo = 6 polegadas (152.4 mm)
- Valor máximo = 10 pés (3048 mm)
A distância máxima entre os elementos do Revit que pode ser ignorada na identificação de espaços do modelo de energia é de 2 vezes a configuração da Resolução do espaço analítico.
Este conceito pode ser ilustrado do seguinte modo:

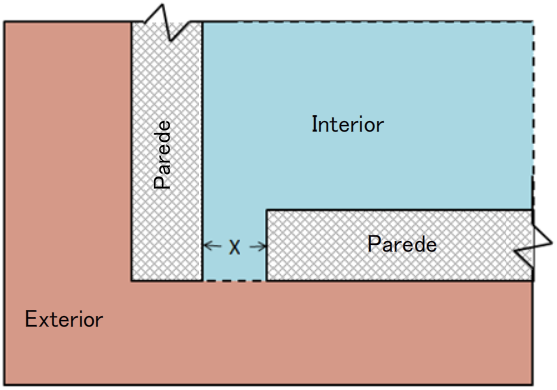

Vista de planta de duas paredes delimitantes de espaço interno com uma folga entre as mesmas da cota X
Se a Resolução do espaço analítico = 18 polegadas (457.2 mm), então:
- Se X < 18", então a folga será ignorada e o espaço do modelo de energia será criado.
- Se X > 18"' e < 36", então a folga poderá ou não ser ignorada.
- Se X > 36", então a folga não será ignorada e o espaço do modelo de energia não será criado.
Resolução do espaço analítico
Este parâmetro conduz a habilidade do algoritmo em encontrar superfícies analíticas individuais. Deve ser menor do que a menor cota de qualquer superfície que você deseja que seja incluída no modelo de energia.
Para o parâmetro Resolução de superfície analítica:
- Valor padrão = 12 polegadas (304.8 mm)
- Valor mínimo = 3 polegadas (76.2 mm)
- Valor máximo = 10 pés (3048 mm)
Este conceito pode ser ilustrado do seguinte modo:

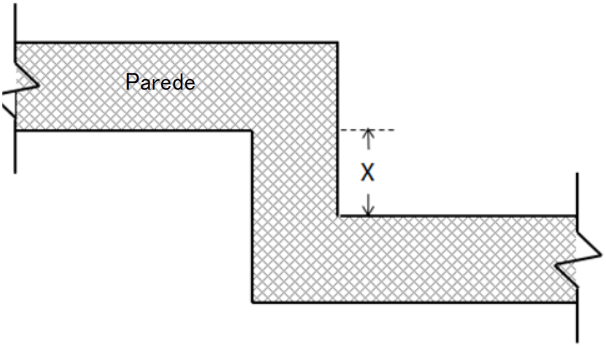

Vista de planta de uma parede com um corte de cota
Se a Resolução do espaço analítico = 12 polegadas (304.8 mm), então:
- Se X < 12", então uma superfície do modelo de energia para este corte da parede não será criada.
- Se X > 12" e < 24" então uma superfície do modelo de energia para este corte da parede pode ou não ser criada.
- Se X > 24", então uma superfície do modelo de energia para este corte da parede será criada.
Precisão do equilíbrio com o tempo de processamento
Ao reduzir os valores para a Resolução do espaço analítico e da Resolução de superfície analítica, o tempo de processamento necessário para criar o modelo de energia aumenta significativamente.
Ao aumentar os valores desses parâmetros, o tempo de processamento necessário para criar o modelo de energia será reduzido significativamente.
A redução destes valores não necessariamente resulta em um modelo de energia mais preciso. Por exemplo, um valor de menor resolução de espaço analítico pode resultar em as folgas menores que existem entre os elementos do Revit, levando a omissão de alguns espaços do modelo de energia. Experimente com diferentes valores em diferentes modelos para compreender como estes parâmetros funcionam.
