Sobre como ajustar a profundidade de uma vista de planta

Utilize o parâmetro Recorte de profundidade para exibir as partes de um modelo abaixo do plano de corte.

Se você somente deseja que a parede seja visível na vista da planta como aparece na faixa da vista do nível 3, poderá recortar a parede da vista usando o parâmetro Recorte de profundidade.

Este recurso é ativado usando o parâmetro Recorte de profundidade para a vista da planta. O plano de recorte traseiro é definido pelo parâmetro Profundidade da vista, que faz parte das propriedades Faixa da vista da vista.

Plantas da vista incluem vistas de planta de piso, vistas de planta de forro refletidas, vistas de detalhe da planta e vistas de chamada de detalhe da planta.

Nota: Para o Revit Structure, as vistas de planta incluem vistas de planta estrutural, vistas de planta de detalhe e vistas de planta de chamada de detalhe.

Exemplo

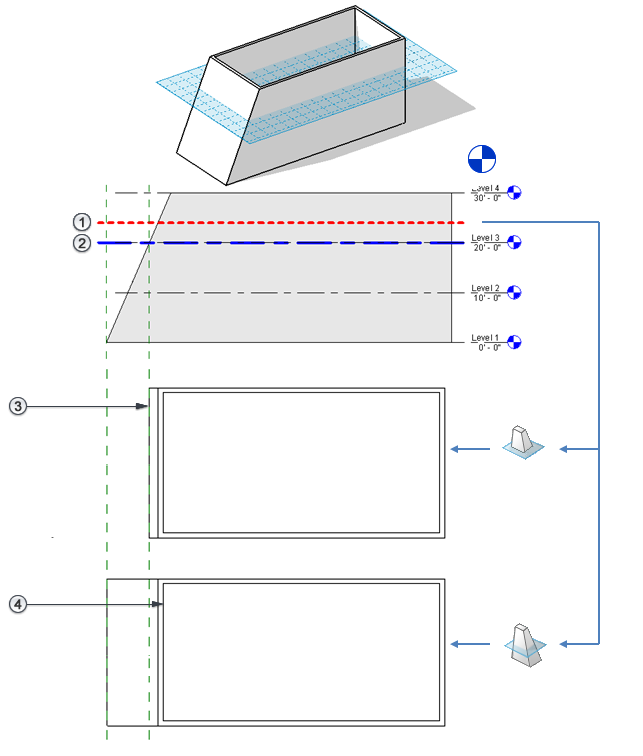

A imagem a seguir ilustra o plano de recorte traseiro, mostrando o plano de corte , a profundidade da vista, a vista da planta com a parede abaixo do nível 3 recortada e a vista da planta com a parede abaixo do nível 3 visível.

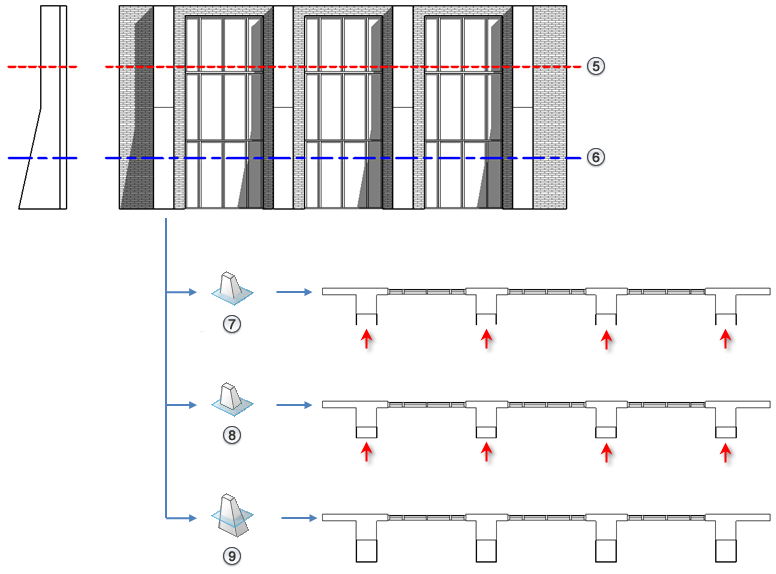

A imagem a seguir mostra o plano de corte e a profundidade da vista para este modelo, e as representações da vista da planta para as opções do parâmetro Recorte de profundidade: Recortar sem linha, Recortar com linha e Sem recorte.

A regiões da planta respeitam o parâmetro Recorte de profundidade de sua vista principal, mas seguem suas próprias configurações de Faixa da vista.

Os elementos que têm representação simbólica em determinadas vistas (como vigas estruturais) e famílias não-cortáveis não são afetados quando uma vista da planta é cortada pelo plano de recorte traseiro. Eles serão exibidos e não são cortados.

Esta propriedade não afeta a impressão.
