Criar uma tabela de mobiliário com imagens

Este exemplo ilustra como incluir imagens em uma tabela de mobiliário, mas é possível utilizar o mesmo procedimento para incluir imagens em outros tipos de tabelas.

Vídeo: Criar uma tabela de mobiliário com imagens

1. Adicione elementos de mobiliário ao modelo, por exemplo, diversos tipos de cadeiras.
2. Selecione um elemento de mobiliário no modelo, e clique em Modificar | guia Mobiliáriopainel Modo (Editar família).
3. Abra a caixa de diálogo Tipos de família, e em Dados de identidade, clique no campo Tipo de imagem, e clique no botão Procurar para abrir a caixa de diálogo Gerenciar imagens.
4. Clique em Adicionar e navegue para a localização da imagem que deseja associar com esta família de mobiliário.
5. Selecione a imagem e clique em Abrir.
6. Clique em (Carregar no projeto) para carregar a família de volta no modelo e substituir a família existente e parâmetros.
7. Repita as etapas 2 a 6 para cada família de mobiliário que você colocou no modelo.
8. Crie uma tabela de mobiliário e inclua os campos Família e Tipo e Tipo de imagem.

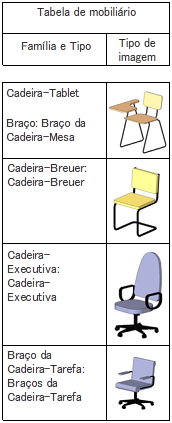

9. Crie uma vista de folha e coloque a tabela de mobiliário na folha. As imagens são exibidas na viewport da tabela de mobiliário colocada na folha.
