Sobre o estilo visual realista

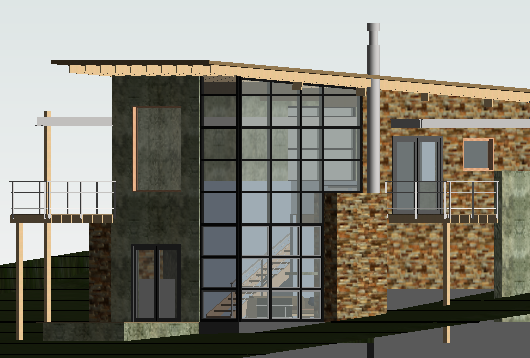

O estilo Realista exibe as aparências de materiais em vistas editáveis.

A medida que você rotaciona o modelo, as superfícies são exibidas como podem aparecer em diversas condições de iluminação. Selecione Mostrar sombras ambiente a partir da caixa de diálogo Opções de exibição gráfica para simular uma luz difusa e suave.

Nota: A iluminação artificial não é exibida em vistas Realísticas.

Se você estiver usando o Autodesk Revit, também é possível criar uma vista realista do modelo usando o Showcase.

Consulte Fluxos de trabalho do conjunto.

É possível criar uma renderização em tempo real para exibir um modelo usando o estilo visual Realista ou é possível renderizar o modelo para criar uma imagem foto realista. As imagens a seguir ilustram estes tipos de renderização.

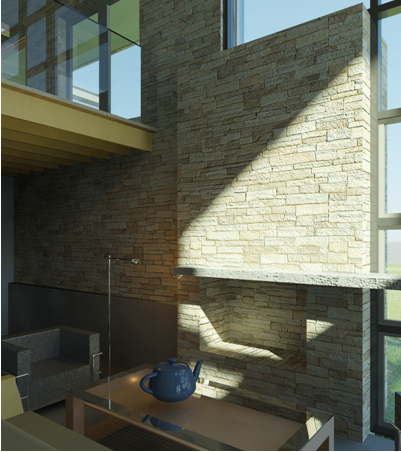

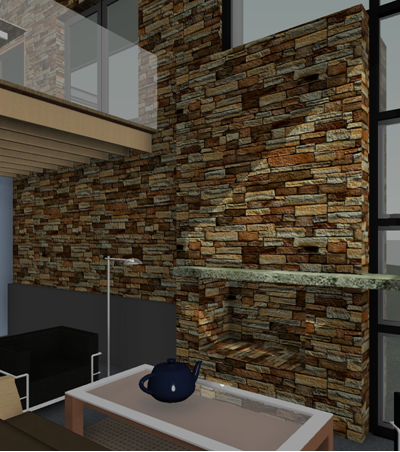

Realista (utiliza o estilo visual Realista). Foto realista (uma imagem renderizada)

O estilo visual Realístico exibe instantaneamente aparências de material realísticas na vista do modelo. Com as configurações de sombra e profundidade aplicadas, é possível rotacionar o modelo para exibir as suas superfícies como estas iriam aparecem em diferentes situações de iluminação. O processo para criar uma vista de renderização em tempo real é o seguinte:

  1. Crie um elemento do modelo, ou abra um modelo existente.
  2. Especifique aparências de material realísticas para o elemento. Consulte Materiais.
  3. Especifique as opções de exibição gráfica.
  4. Abra a vista que você pode editar.
    Nota: Vistas renderizadas em tempo real não estarão disponíveis em vistas de desenho, tabelas ou legendas.
  5. Especifique o estilo visual Realístico na Barra de controle da vista.

A fim de exibir materiais usando o estilo visual Realístico, a opção Usar aceleração por hardware (Direct3D®) é ativada por padrão. Quando você inicia o Revit, se a placa e driver de vídeo do seu computador não foram testados com o Revit, ou se eles não atendem os requisitos mínimos, um aviso é exibido descrevendo o problema. O aviso possui um hyperlink para um website da Autodesk que lista as placas e drivers de vídeo testados.

Como os materiais só podem ser renderizados com aceleração por hardware, se a opção Aceleração por hardware estiver desativada, o estilo visual Realístico será o mesmo que o estilo visual Sombreado. Clique em Opçõesguia GráficosUtilize Hardware Acceleration (Direct3D®) para acessar a configuração da aceleração por hardware.
