Dividir faces

A ferramenta Dividir face divide a face selecionada do elemento; ela não altera a estrutura do elemento.

Você pode usar Dividir face em qualquer instância não de família. Após dividir a face, você pode usar a ferramenta Pintar para aplicar um outro material neste corte da face. Consulte Aplicar um material na face do elemento.

No ambiente de massas conceituais, uma superfície pode hospedar sub-regiões que possuam suas próprias propriedades. A criação de subregiões pode ajudá-lo a efetuar o ajuste fino de seu projeto e aprimorar a precisão de uma análise de energia. Você pode atribuir um material à uma sub-região ou efetuar a extrusão de seu perfil em uma forma sólida ou vazia para alterar a topografia da superfície.

Exemplo

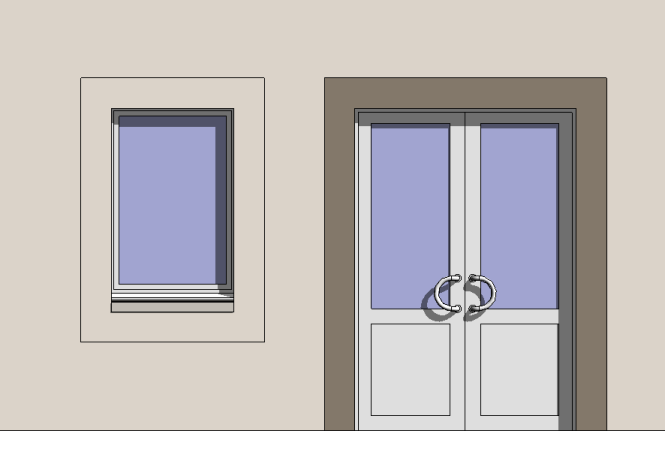

Uma parede com uma face dividida (em torno da janela) antes da pintura

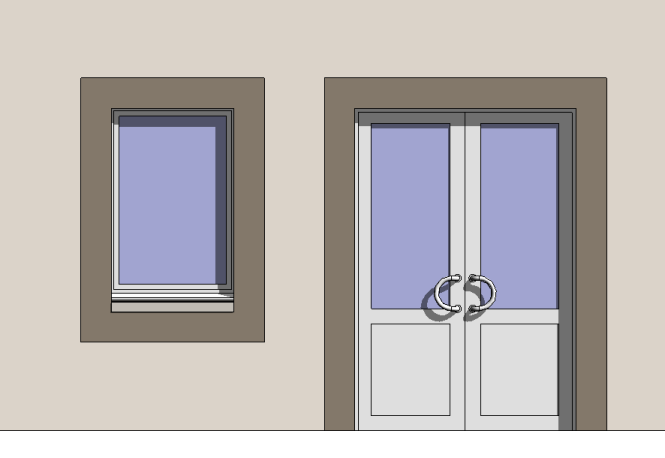

Uma parede com uma face dividida (em torno da janela) após a pintura

Para dividir uma face

  1. Clique na guia Modificarpainel Geometria (Dividir face).
    Nota: No ambiente de projeto conceitual na barra Opções, é possível selecionar um tipo de projeção para o eixo UV. Selecione De cima para baixo, Paralelo ao nível ou Seguir superfície UV na lista suspensa. O Tipo de projeção irá alinhar o eixo UV da sub-região como especificado.

    Exemplos de tipo de projeção

    • De cima para baixo

      De cima para baixo é útil para desenhar clarabóias.

    • Paralelo ao nível

      Paralelo ao nível é útil para desenhar janelas.

    • Seguir superfície UV
  2. Coloque o cursor na face do elemento para realçá-lo. Você pode precisar pressionar Tab para selecionar a face desejada.
  3. Clique para selecionar a face.
  4. Efetue o croqui da área da face a ser dividida.
    Nota: O croqui precisa estar em um ciclo fechado dentro da face ou um ciclo aberto que termine no limite da face.

    Exemplo

    No exemplo a seguir, a parede em torno da janela está dividida, para que possa ser pintada para coincidir com a borda em torno da porta.

  5. Clique em (Concluir modo de edição).
Dica: Você pode dividir a face de uma coluna. No entanto, recomenda-se que faça o planejamento para ter múltiplas instâncias da coluna de face dividida em seu projeto, crie a coluna no Editor de famílias e a divida ali.
