A ferramenta Pintar aplica um material a face selecionada do elemento ou família; ela não altera a estrutura do elemento.
Exemplo

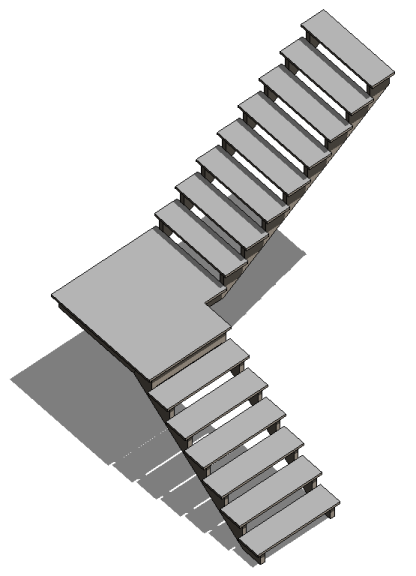

Antes de pintar (aplicar material em) escadas

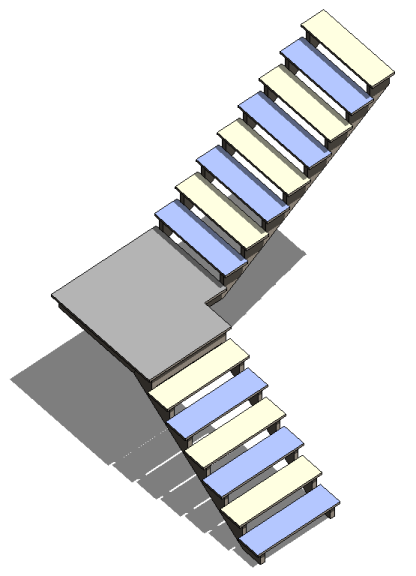

Depois de pintar (aplicar material em) escadas
Os elementos pintados podem incluir paredes, telhados, massas, famílias e pisos.
Se o elemento é realçado quando você colocar o cursor junto ao mesmo, poderá pintá-lo. A ferramenta Pintar é especialmente útil para aplicar materiais em faces divididas.
Se o padrão de superfície para o material é um padrão de modelo, você pode selecionar referências no padrão para cotar ou alinhar.
Para pintar uma superfície
- Clique na guia Modificar
painel Geometria
(Pintar).
- No Navegador de materiais, selecione um material. Observe que somente é possível pesquisar um material quando você seleciona a ferramenta pintar.
- Coloque o cursor na face do elemento para realçá-lo. Você pode precisar pressionar Tab para selecionar a face desejada.
Se você realçar uma face que já foi pintada, a barra de status indica o material que foi aplicado.
- Clique para aplicar a pintura.
- No Navegador de materiais, clique em Concluir.
Mais sobre como pintar superfícies
- Você não pode aplicar materiais em instâncias da família em um projeto. Você precisa aplicar os materiais em faces no Editor de famílias.
- Para remover a pintura, utilize a ferramenta Remover pintura.
- Você pode aplicar a pintura na face de uma coluna. No entanto, recomenda-se que se você planeja ter múltiplas instâncias da coluna pintada em seu projeto, crie a coluna no Editor de famílias e aplique a pintura ali.
- Quando estiver no Editor de famílias, você pode criar um parâmetro de família de tipo de material. Você pode então pintar aquela face da família com aquele parâmetro.

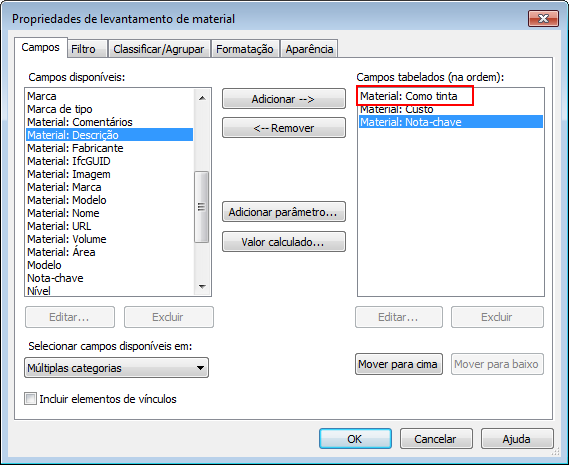

- Para a quantidade de relatórios e tabulação, os materiais que são aplicados com a ferramenta pintar são distinguíveis daqueles que são utilizados como material do corpo de elementos de objeto hospedeiro.
