Fazer o croqui do vergalhão multiplano

Utilize as ferramentas comuns de croqui para definir formas de vergalhão que estão curvados em dois planos.

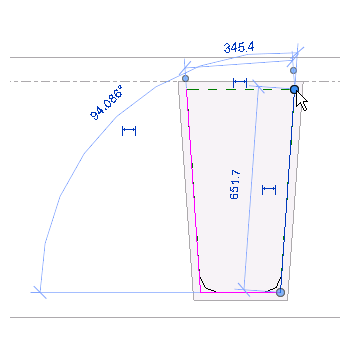

Comece desenhando um vergalhão multiplano da mesma forma que faria para um vergalhão plano.

1. Clique na guia Estruturapainel Armadura (Vergalhão).
2. Clique na guia Modificar| Inserir vergalhãopainel Orientação da inserção (ou Perspectiva da inserção) (Croqui do vergalhão).
3. Quando solicitado, selecione o elemento que hospedará o vergalhão.
4. Utilize as ferramentas de croqui para desenhar a forma do vergalhão.

5. Clique na guia Modificar | Criar croqui do vergalhão painel Armadura (Multiplano). A forma é duplicada e anexada ao original por um segmento de conector de vergalhão. Isso é melhor visualizado na vista 3D.

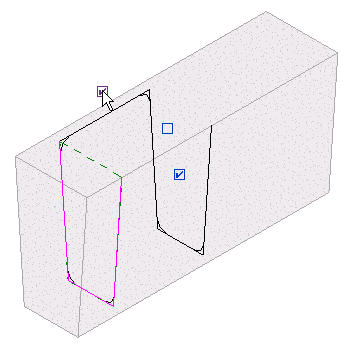

   Três caixas de seleção estão disponíveis para editar posteriormente o formato do vergalhão multiplano. Coloque o cursor sobre cada caixa para ver quais ferramentas são.

6. Três caixas de seleção estão disponíveis para editar posteriormente os segmentos de forma de vergalhão multiplano. Coloque o cursor sobre cada caixa para ver quais ferramentas de segmento ela representa. Selecione-os para ativar como segue.

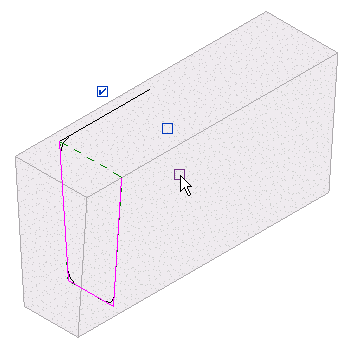

   • Ativa/desativa o primeiro segmento conector. Alterna a localização do segmento conector. Quando ativada, o primeiro segmento é utilizado. Quando desativada, o segundo segmento é utilizado.

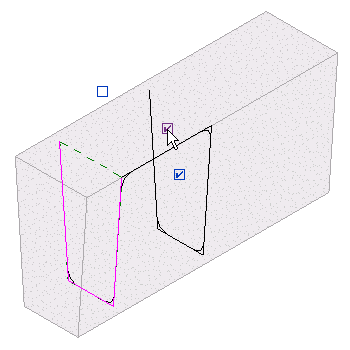

   • Ativa/desativa o segundo segmento conector. Alterna a localização do segmento conector. Quando ativado o segundo segmento é utilizado. Quando desativado, o primeiro segmento é utilizado.

   • Desativa a cópia de segmentos de forma. Remove a forma duplicada e deixa o segmento conector no local.

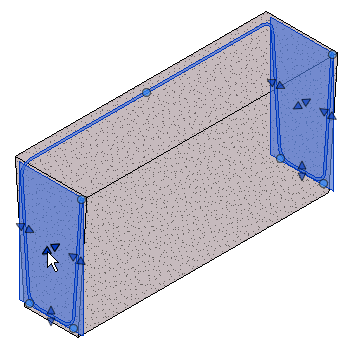

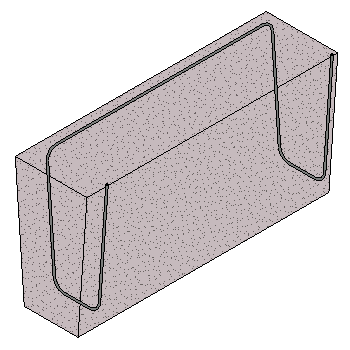

As alterações efetuadas ao croqui da forma de origem serão espelhadas para a cópia duplicada e você poderá adicionar ganchos. Quando o croqui estiver completo, clique na guia Modificar | Criar croqui do vergalhãopainel Modo (Concluir modo de edição) para aceitar o croqui e colocar a nova forma.

Utilize os manipuladores de formato do vergalhão para fazer ajustes finos para a localização e o formato do vergalhão. Talvez você precise ajustar as configurações de visibilidade do vergalhão para visualizá-lo corretamente.
