Colocar o vergalhão

Coloque instâncias individuais de vergalhão em uma vista de corte de hospedeiros válidos.

1. Clique na guia Estruturapainel suspenso Armadura Configurações da armadura. Determine se a coincidência de forma de vergalhão referencia ganchos. É importante especificar antes que qualquer o vergalhão seja colocado no projeto porque não será possível alterá-lo mais adiante no processo do projeto. Feche a caixa de diálogo ao concluir.
2. Clique na guia Estruturapainel Armadura (Vergalhão).
   Nota: A ferramenta também está disponível na guia contextual de seleção para elementos que sejam hospedeiros de vergalhão válidos.
3. No Seletor de tipo no topo da paleta Propriedades, selecione o tipo de vergalhão desejado.
4. Opcional. Se necessário, clique na guia Modificar | Colocar vergalhão painel Família (Carregar formas) para carregar formas de vergalhão adicionais.
5. No menu suspenso Seletor de forma de vergalhão na Barra de opções ou no Navegador de forma de vergalhão, selecione a forma de vergalhão desejada.
6. Selecione o plano de colocação. Clique em um do seguintes planos de colocação em Modificar | guia Colocar vergalhão painel Plano de colocação
   • (Plano de trabalho atual)
   • (Próximo da referência de cobertura)
   • (Referência afastada da cobertura)

   O plano define onde o vergalhão é colocado no hospedeiro.

7. Selecione a orientação da colocação ou em perspectiva.

   Vergalhão plano

   Clique em uma dos seguintes orientações de colocação de Modificar | guia Colocar vergalhão painel Orientação de colocação

   • (Paralelo ao plano de trabalho)
   • (Paralelo à cobertura)
   • (Perpendicular à cobertura)

   A orientação define como o vergalhão é alinhado quando inserido no hospedeiro.

   Vergalhão multiplano

   Clique em um das seguintes perspectivas de colocação em Modificar | guia Colocar vergalhãopainel Perspectiva de colocação

   • (Superior)
   • (Inferior)
   • (Frontal)
   • (Posterior)
   • (Direita)
   • (Esquerda)

   A perspectiva define qual lado da família do vergalhão multiplano é paralela ao plano de trabalho.

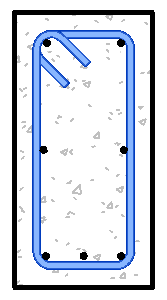

8. Se você colocar um estilo padrão do vergalhão adjacente ao estribo/amarração do vergalhão, a barra padrão irá efetuar o snap ao longo da aresta do estribo/amarração. Isto inclui as arestas retas, assim como as concordâncias e os ganchos do vergalhão de estribo/amarração.
9. Clique para colocar o vergalhão no hospedeiro. Se necessário, pressione a barra de espaço durante a colocação para rotacionar a orientação do formato do vergalhão dentro da referência de cobertura. A orientação pode ser deslocada após a colocação, selecionando o vergalhão e usando a barra de espaço de forma similar.

   Se você precisar inserir o vergalhão paralelo à aresta distante do hospedeiro, coloque o cursor próximo a aresta e, a seguir, pressione e mantenha pressionada a tecla Shift. A aresta será realçada. Mantenha pressionada a tecla Shift e insira o vergalhão onde necessário.

   Os comprimentos do vergalhão tem como padrão o comprimento do elemento hospedeiro ou outros elementos hospedeiros dentro das restrições da referência de cobertura. Para editar os comprimentos, altere para uma vista de planta ou uma vista de elevação, selecione a instância do vergalhão e revise os pontos finais, conforme necessário.

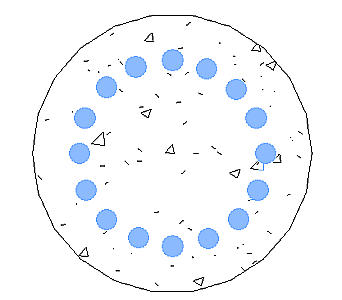

   Vergalhão perpendicular inserido na coluna	Vergalhão em uma viga

   Nota: Para alterar o hospedeiro de uma forma de vergalhão, selecione-o e clique na guia Modificar | Vergalhão estruturalpainel Hospedeiro (Selecionar novo hospedeiro). A seguir, selecione um novo hospedeiro de vergalhão.
