Fiação

Quando Fiação é selecionado no painel esquerdo da caixa de diálogo Configurações elétricas, o painel direito contém a tabela de fiações.

As configurações na tabela de fiações determinam como o Revit calcula o tamanho do fio e como os fios são exibidos em plantas do sistema elétrico em seu projeto.

• Temperatura ambiente - especifica a temperatura do ambiente na qual a fiação irá existir.

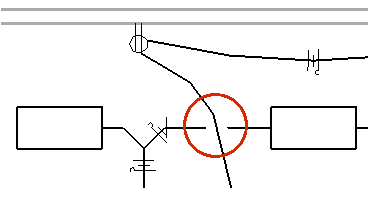

• Folga de cruzamento de fiação - Especifica a largura da folga usada para exibir condutores não conectados que se cruzam, como mostrado.

• Marcas de revisão de fios - é possível selecionar o estilo da marca de revisão que é exibida para Fase, Condutor terra e Condutor neutro.

  O Revit fornece quatro estilos de marca de revisão, como mostrado:

  Marca de revisão fio curto
  Marca de revisão fiação circular
  Marca de revisão fio em gancho
  Marca de revisão fio longo

  Para carregar uma família de marcas de revisão

  1. Clique na guia Inserirpainel Carregar da biblioteca (Carregar família).
  2. Na caixa de diálogo Abrir, navegue para AnotaçõesElétricaMarcas de revisão.
  3. Selecione um ou mais arquivos de família de marcas de revisão e clique em Abrir.

  É possível atribuir um estilo diferente para cada condutor.

  Clique na coluna Valor, clique em e selecione um estilo da marca de revisão.

  É possível utilizar o Editor de família para personalizar uma marca de revisão existente ou criar marcas de revisão adicionais.

• Linha inclinada através de marcas de revisão - permite exibir a marca de revisão para o condutor terra como uma linha diagonal que faz interseção com as marcas de revisão de os outros condutores, como mostrado.


  Clique na coluna Valor, clique em e selecione Sim para aplicar esta operação para marcas de revisão. Se você selecionar Não, a marca de revisão especificada para o condutor terra é exibida.

• Exibir marcas de revisão - especifica se deseja ocultar as marcas de revisão sempre, mostrar sempre ou mostrar somente para trechos principal.
