Quando você executa uma análise de energia em um modelo de construção, o modelo de energia mostra superfícies analíticas com folgas e arestas com desvios.

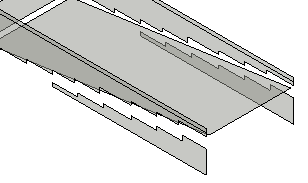

Por exemplo, a imagem a seguir mostra superfícies analíticas criadas no modelo de energia para representar uma rampa e paredes adjacentes. As superfícies analíticas para as paredes exibem folgas onde elas estão intersectadas pela rampa. As folgas têm arestas irregulares.
A imagem a seguir mostra um outro caso no qual as superfícies analíticas representam partes de um telhado que exibem linhas irregulares.
Problema: pequenas folgas e arestas com desvios fazem pouca ou nenhuma diferença para a análise e existem principalmente para aprimorar o desempenho da análise.
As áreas de superfícies analíticas utilizadas na análise de energia são aproximações das superfícies dos elementos do modelo. O modelo de energia automaticamente gerado pode conter as folgas entre superfícies analíticas e arestas com desvios. Estes recursos do modelo de energia podem parecer não usuais, mas eles não afetam a precisão dos resultados da simulação de energia.
Na caixa de diálogo Configurações de energia, a opção Resolução da superfície analítica permite especificar com qual precisão as superfícies analíticas coincidem com as superfícies dos elementos de construção que elas representam. Um valor de resolução menor pode alinhar as áreas da superfície analítica mais de perto com as áreas de superfície de elementos de construção. No entanto, a alteração irá resultar em uma simulação de energia que leva mais tempo para ser completada mas não é consideravelmente mais precisa.
Solução: este problema não requer nenhuma ação.
