Verificar os resultados de empeno

Nesta tarefa, irá interpretar os resultados indicadores de empeno para determinar a magnitude relativa do empeno.

1. Clique no separador Ver > painel Visibilidade > Visibilidade do objeto.

2. Desmarque todos os objetos, exceto Cavidades.

3. Rode o modelo de modo a ter uma rotação aproximada de 180 45 90 e um View Cube semelhante ao da imagem.



4. Clique em Indicador de empeno, todos os efeitos no painel Tarefas de estudo.

5. Clique em (separador Resultados > painel Resultados > Propriedades do gráfico).

6. Selecione o separador Deflexão, defina o Fator de escala como 5 e clique em OK. Esta definição aumenta a deflexão cinco vezes para melhorar a visualização.

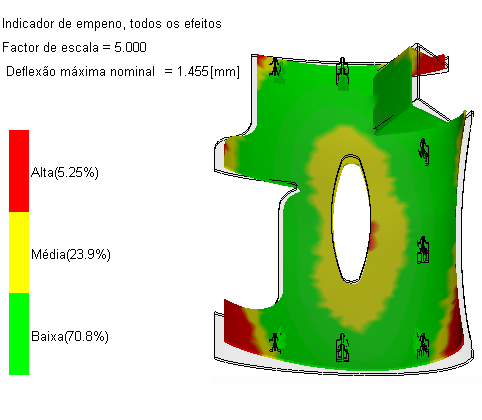

   Este resultado mostra a magnitude relativa do empeno (alteração na forma para fora do plano) para as peças. As áreas verdes são menos de 80% e as áreas vermelhas são, pelo menos, 120% do Máx. nominal. cotada. O valor predefinido para a Deflexão máxima nominal é metade da espessura média da parede da peça. Este resultado é mostrado na legenda e está também listado em Restrições de empeno (separador Resultados > painel Resultados > Restrições de empeno).



7. Rode, faça pan e zoom para inspecionar o empeno.

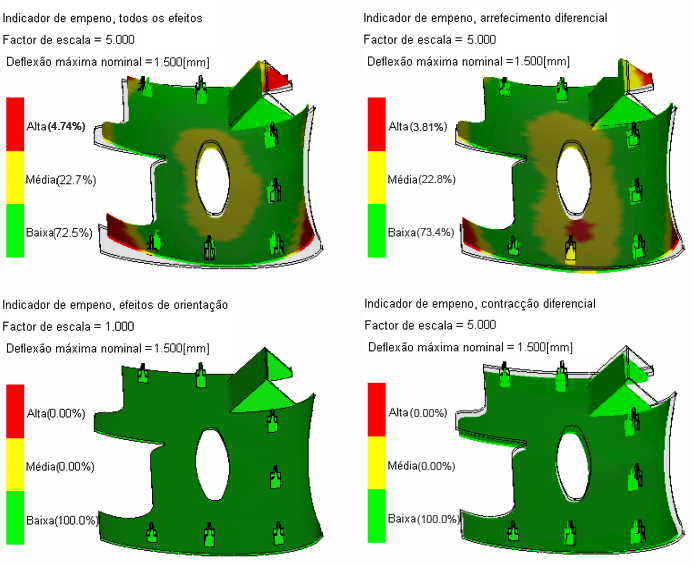

8. Divida o ecrã e visualize outros indicadores de empeno.

   Compare-os com o gráfico todos os efeitos. O gráfico mais semelhante ao gráfico de todos os efeitos é o que mais influencia o empeno. Neste caso, o arrefecimento diferencial é o mais semelhante ao gráfico de todos os efeitos.
