Introdução dos parâmetros do processo

Nesta tarefa, irá utilizar a introdução das definições do processo e ainda, executar a análise.

1. Clique em (separador Base > painel Configuração do processo de moldação > Assistente de análise).

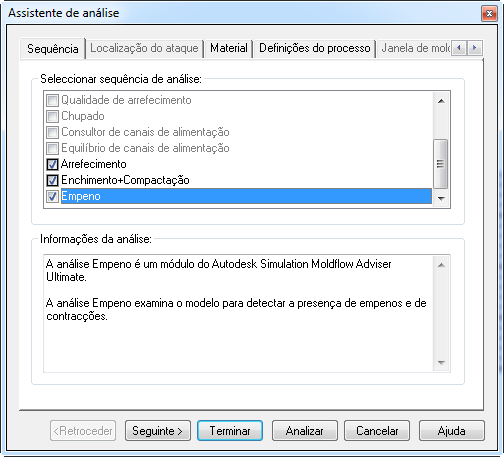

2. Desmarque Enchimento.

3. Selecione Arrefecimento.

4. Selecione Enchimento+Compactação.

5. Selecione Empeno.

6. Clique em Seguinte.

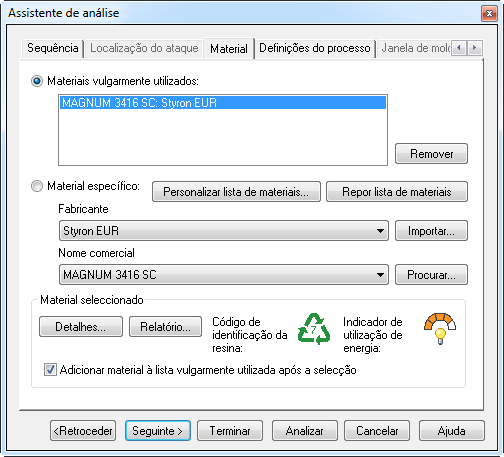

7. Certifique-se de que o material é Styron, EUR Magnum 3416 SC e, em seguida, clique em Seguinte.

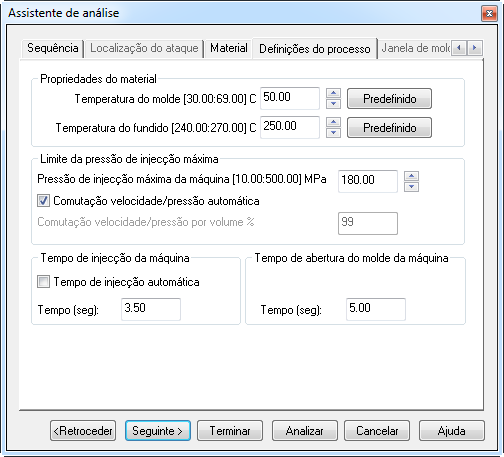

8. Clique em Seguinte para abrir o separador Definições do processo

9. Certifique-se de que a temperatura do molde é 5 °C.

10. Certifique-se de que a temperatura do fundido é 250 °C.

11. Certifique-se de que o tempo de injeção é 3,5 segundos.

12. Certifique-se de que o tempo de abertura do molde é 5 segundos e, em seguida, clique em Seguinte.



13. Clique em Seguinte para abrir o separador Avançado

14. Certifique-se de que o Controlo do perfil de compactação é % %% pressão de fim do enchimento.

15. Certifique-se de que o perfil é 0 80, 10 80.

16. Introduza 25 segundos como o tempo de Injeção + Compactação + Arrefecimento.



17. Clique em Analisar.
