Nesta tarefa, interpreta quatro resultados de circuito de arrefecimento diferentes.
-
Certifique-se de que os seguintes objetos estão visíveis.
-
Cavidades
-
Canais de arrefecimento
-
Mangueiras de arrefecimento
-
Entradas de arrefecimento
-
-
Se necessário, clique em para ativar os objetos.
-
Rode, faça pan e zoom conforme seja necessário, para ver os resultados do circuito.
-

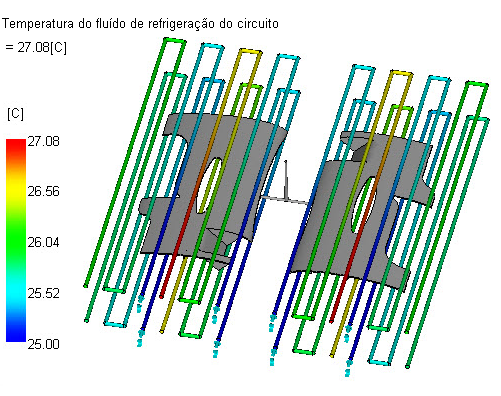

Selecione Temperatura do fluido de refrigeração do circuito na lista de tarefas do estudo.
O aumento de temperatura é melhor quando for inferior a 2 a 3°C. Os dois circuitos das cavidades estão no limite superior da diretriz, indicando que são desejáveis alterações no projeto de arrefecimento.
-
Selecione Caudal do circuito
A entrada por circuito foi 10 l/min. O equipamento de bombagem precisa de uma capacidade mínima de 80 l/min, uma vez que há 8 circuitos.
-
Selecione Número de Reynolds do circuito
Os resultados indicam o número de Reynolds produzido com o caudal de entrada. Normalmente, é desejável ter como objetivo um número de Reynolds igual a 10 000. Neste caso, o número de Reynolds é muito superior a isso, sugerindo que o caudal deve ser diminuído. No entanto, se diminuir o caudal, o resultado de Temperatura do fluido de refrigeração do circuito aumenta quando já regista o limite de diretriz superior. Se pretende reduzir o caudal, os circuitos devem ser divididos para reduzir o seu comprimento.
