Создание инструмента материала из материала для визуализации в Библиотеке компонентов.

Инструмент материала можно создать, перетащив материал для визуализации из Библиотеки компонентов в AutoCAD Architecture.

Создание нового инструмента материала в чертеже предполагает создание нового определения материала в Диспетчере стиля. Определение материала используется для создания инструмента материала, но может также использоваться в чертеже и для других целей, например, использование определения материала для создания стилей объекта.

1. Щелкните вкладку "Главная"панель "Создать"раскрывающийся список "Сервис""Библиотека компонентов".
2. Откройте каталог "Визуализация" и перейдите к категории "Материал визуализации". Затем выберите требуемый материал.
3. Установите указатель на значок i-drop® рядом с инструментом так, чтобы изображение указателя сменилось на изображение пипетки ().
4. Щелкните и удерживайте кнопку нажатой на значке i-drop®, пока изображение пипетки не заполнится.
5. Используйте одну из указанных ниже опций для копирования материала для визуализации на AutoCAD Architecture:
   • Перетащите материал из Библиотеки компонентов в чертеж AutoCAD Architecture.

     Если перетащить материал из окна Библиотека компонентов непосредственно в чертеж AutoCAD Architecture, из него создается определение материала AutoCAD Architecture. Таким образом невозможно непосредственно создать инструмент материала AutoCAD Architecture. Новое определение материала отображается в окне "Диспетчер стилей", в котором можно создать инструмент материала.

   • Перетащите материал из Библиотеки компонентов на палитру AutoCAD Architecture.

     Если перетащить материал для визуализации на палитру AutoCAD Architecture, из него создастся "временный" инструмент материала.

6. Если материал визуализации непосредственно перетаскивался на чертеж, будет отображен рабочий лист "Создать AD-материал".


   • Чтобы использовать AD-материал в качестве шаблона, выберите существующее определение материала, которое содержит необходимые для применения параметры.

     Прим.: Выбранное в качестве шаблона определение материала определит все первичные настройки материала, кроме материала для визуализации. Будут определены слой, цвет, настройки типов линий, штриховка, назначения штриховки поверхности и поведение материала при использовании в разрезе.
   • Введите имя для нового определения материала.
   • Нажмите "OK".

   Опция автоматического создания инструмента материала из нового определения материала выделяется серым цветом.

7. Если материал для визуализации уже перетащен на палитру AutoCAD Architecture, создание инструмента AD-материала можно завершить.
   • Выберите временный значок на палитре инструментов.

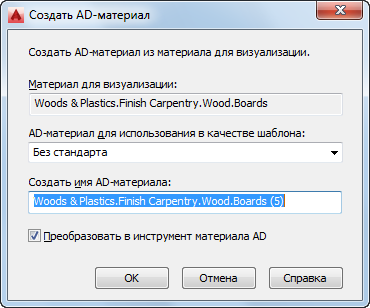

   • В окне "Создать AD-материал" выберите существующее определение материала, используемого в качестве шаблона.
     Прим.: Выбранное в качестве шаблона определение материала определит все первичные настройки материала, кроме материала для тонирования. Будут определены слой, цвет, настройки типов линий, штриховка, назначения штриховки поверхности и поведение материала при использовании в разрезе.
   • Введите имя для нового определения материала.
   • Убедитесь, что выбран инструмент "Преобразовать в инструмент AD-материала".
   • Нажмите "OK".

     Появится уведомляющее сообщение, напоминающее о необходимости после закрывания этого сообщения сохранить текущий чертеж, чтобы сохранить в нем инструмент материала.

8. Если инструмент материала создан перетаскиванием материала для визуализации на палитру инструментов, обновите изображение инструмента, чтобы отобразить значок инструмента материала AutoCAD Architecture.

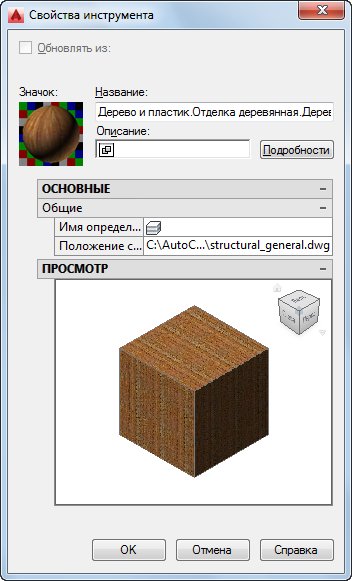

9. Выберите инструмент материала на палитре, щелкните правой кнопкой и выберите "Свойства".

   Вид предварительного просмотра значка будет отличаться от вида в программе предварительного просмотра.


10. Выберите вид предварительного просмотра значка в пункте "Изображение", щелкните правой кнопкой и выберите "Обновить изображение". Затем нажмите кнопку "OK".

    Теперь инструмент материала представлен на палитре значком куба AutoCAD Architecture с правильным отображением материала.
