Создание уклона крыши с пользовательскими параметрами

Эта процедура используется для добавления наклонной крыши с указанными параметрами. Можно создать объект вальмовой или мансардной крыши.

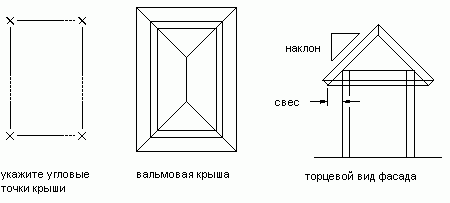

Создание вальмовой крыши

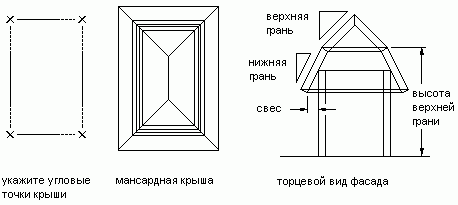

Создание мансардной крыши

1. Откройте палитру инструментов, содержащую необходимый инструмент двери, и выберите его.

   Возможные альтернативные действия: выберите вкладку "Главная"панели "Создать"раскрывающийся список "Скат крыши""Крыша".

2. На палитре свойств разверните список "Основные", а затем "Следующая сторона".
3. Выберите для параметра "Форма" значение "Вальмовая" или "Мансардная".
4. Введите значение параметра "Свес".
5. Разверните список "Наклон нижней грани" и введите значения параметров "Отметка мауэрлата", "Возвышение" и "Наклон".

   Отметка мауэрлата представляет собой высоту нижней поверхности крыши в точке самой нижней кромки (в начале свеса). Она обычно является высотой верхнего мауэрлата стены, на который опирается крыша.



6. Для мансардной крыши разверните список "Наклон верхней грани" и введите значения параметров "Отметка перелома стороны", "Возвышение" и "Наклон".
   Совет: После того как нужные параметры выбраны, палитру свойств можно переместить или скрыть, что увеличит рабочую область рисования.
7. Укажите в области чертежа точки углов крыши.
8. Указав все точки, нажмите клавишу Enter.
