Крыши представляют собой AD-объекты, которые используются для моделирования поверхности всей многогранной крыши. Крыши можно создавать независимо от других объектов, а также на основе формы, определенной полилинией или замкнутым набором стен. После создания крыши можно изменять ее общие размеры и наклон или редактировать ребра и грани по отдельности. Возможность преобразования крыши в коллекцию отдельных скатов крыш обеспечивает большую гибкость настройки крыши.
Скаты крыши
Скат крыши моделирует одну грань крыши. Объекты "скат крыши" и "крыша" отличаются тем, что каждый скат является отдельным объектом без прямой связи с другими объектами. При использовании нескольких скатов для моделирования поверхности всей крыши предоставляется большая гибкость редактирования, однако автоматическое вычисление объединенной топологии (3D геометрии) крыши не производится. По этой причине при проектировании сложных крыш рекомендуется вначале применять объекты крыши. Если проектирование в основном завершено, но необходима большая гибкость для настройки ребер и других деталей, крышу можно преобразовать в отдельные скаты крыши.
Несмотря на то, что скаты крыши динамически не взаимодействуют между собой, они все же, в значительной степени, позволяют управлять геометрией крыши. Например, можно по отдельности обрезать скаты крыши, удлинять их и соединять под углом с другими скатами. В скатах также можно вырезать отверстия, добавлять или вычитать формообразующие элементы, а также применять к любой кромке под любым углом и в любой ориентации детальные профили бордюрных реек и карнизов. Поскольку скаты крыши основаны на стилях, имеется возможность глобального внесения изменений в проект.
Материалы крыш
Для крыши можно назначать материалы. Эти материалы отображаются на каркасной модели и на рабочих тонированных изображениях или при визуализировании. У материалов имеются особые параметры для физических компонентов крыши, например скатов.

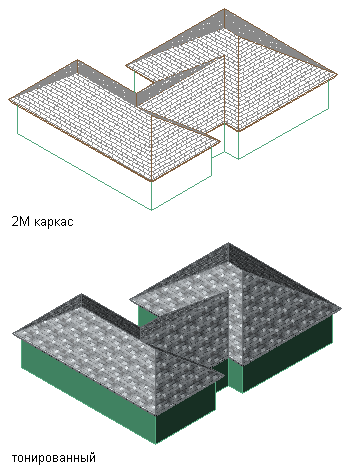

Отображение крыш в виде 2D каркасной модели или с визуализированием
Программа AutoCAD Architecture предоставляет набор стандартных материалов для часто встречающихся задач проектирования. У таких материалов имеются параметры компонентов крыши. Стандартные материалы можно использовать "как есть" или изменять их для нужд проектов. Можно также создавать свои собственные материалы. Стилям объектов, встроенным в данное приложение, уже назначены соответствующие материалы.
