При создании назначения для ячейки необходимо указывать ячейки сетки, в которых будет использоваться данное назначение. Для выбора ячеек имеется две опции.
- "Местоположение" следует использовать для вставки заполнения в начальную, среднюю или конечную ячейки вертикальной сетки или в нижнюю, среднюю или верхнюю ячейки горизонтальной ячейки. Если в сетке четное количество ячеек (четыре или более), опция "Посередине" соответствует двум средним ячейкам сетки. Если количество ячеек нечетное (три и более), "Серединой" считается одна ячейка посередине сетки.

Задание назначений для ячеек по местоположению
- Опция "Индекс" используется для вставки заполнения в конкретные ячейки согласно номерам ячеек. Ячейки нумеруются от начала к концу или снизу вверх. Например, если ввести значения 1, 3, 5, то заполнение будет вставлено в первую, третью и пятую ячейки.

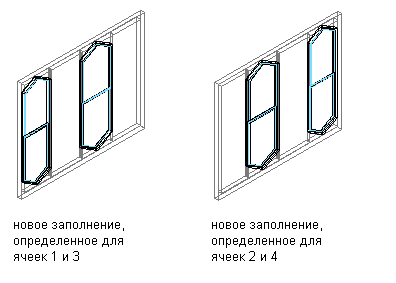

Задание назначений для ячеек по номеру
Совет: При попытке определить назначения ячеек в сетке, имеющей как вертикальные, так и горизонтальные ячейки, не следует забывать, что каждое из этих направлений в действительности находится в отдельной сетке. Можно иметь вертикальную сетку с вложенной горизонтальной сеткой или наоборот. Выберите каждую сетку отдельно, чтобы сделать назначения ячеек.
В любых ячейках, не имеющих конкретного назначения для ячеек, используется заполнение по умолчанию.
- Выберите

.
- Разверните "Архитектурные объекты" и "Стили витража".
- Выберите стиль витража.
- Раскройте вкладку "Правила проектирования".
- В левой секции окна выберите сетку.
- В правой секции выберите в качестве "Типа" "Местоположение" или "Индекс".
- Выберите назначение для ячейки:
Если выбрано ... |
то … |
"Местоположение", |
выделите столбец "Где используется" и нажмите кнопку с правой стороны ряда. Выберите ячейки, которые будут использовать это назначение, и нажмите "ОК". |
"Индекс", |
в столбец "Где используется" введите номера ячеек, разделенные запятой. Для вертикальных сеток ячейки нумеруются от начала к концу, а для горизонтальных - снизу вверх. |
Прим.: Не следует назначать ячейке несколько определений, поскольку при этом используется последнее из назначенных определений.
- Нажмите "ОК".
