Данная процедура используется для экспорта чертежа без внешних ссылок в файл IFC. При экспорте необходимо активизировать соответствующий чертеж. По умолчанию он сопоставляется с (Ifc)Building.
Если имеются объекты, которые необходимо классифицировать как другой тип объектов для экспорта, чертёж с классифицированными объектами должен быть предварительно сохранён.
- Откройте чертеж, который требуется экспортировать в файл IFC.
- Щелкните
ЭкспортIFC (Industry Foundation Classes) Кроме того, в командной строке можно ввести ifcexport.

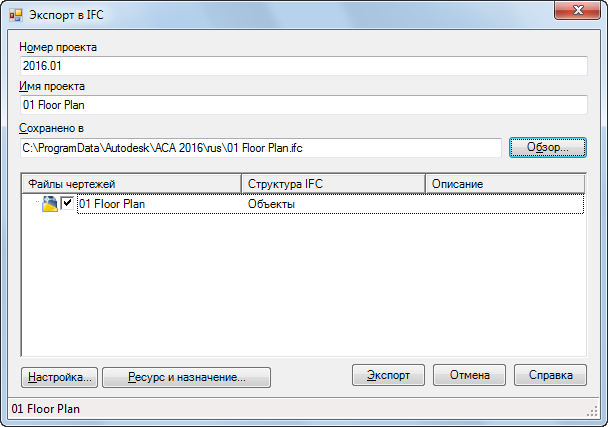

- В диалоговом окне "Экспорт в IFC" укажите следующие свойства.
- В поле "Номер проекта" введите номер проекта для чертежа.
- При необходимости измените имя в поле "Имя проекта". По умолчанию отображается имя экспортируемого чертежа.
- Щелкните "Обзор", чтобы изменить выбранную по умолчанию папку, в которую экспортируется файл IFC.
- Введите описание экспортируемого файла.
Можно выбрать несколько файлов чертежей и одновременно изменить все метки или описания.
- При необходимости выберите "Параметры", чтобы задать параметры экспорта.
- При необходимости щелкните "Ресурс и назначения", чтобы создать экземпляры ресурса IFC и определить свойства ресурса.
- Нажмите кнопку "Экспорт".
