Эта процедура используется для создания крыши на основе 2D полилинии со свойствами выбранного инструмента крыши. Данные свойства можно отредактировать после создания крыши.

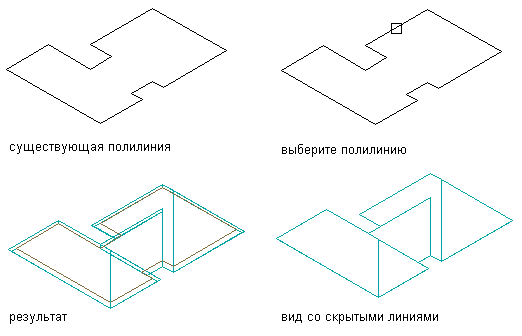

Создание крыши из полилинии
- Постройте замкнутую 2D полилинию с формой предполагаемой крыши в необходимом месте ее расположения.
- Откройте палитру инструментов, содержащую необходимый инструмент крыши.
(Возможно, потребуется осуществить прокрутку, чтобы отобразился нужный инструмент.)
- Щелкните правой кнопкой на инструменте крыши, а затем выберите "Применить свойства инструмента"
"Линии и стены". - Выберите полилинию для преобразования и нажмите Enter.
- При выводе подсказки о необходимости удаления исходной геометрии нажмите Enter для сохранения линии или y (да) — для ее стирания.
- При необходимости отредактируйте свойства крыши на палитре свойств.
