- Откройте чертеж, который требуется экспортировать в файл IFC.
- Щелкните
ЭкспортIFC (Industry Foundation Classes). Можно также ввести ifcexport в командной строке и выбрать параметры экспорта.
- В диалоговом окне "Экспорт в IFC" щелкните "Настройка" вкладку "Заголовок" и введите необходимую информацию.

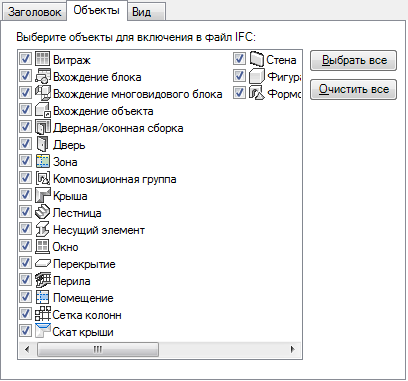

- Перейдите на вкладку "Объекты" и выберите объекты, которые требуется включить в файл IFC. Прим.: В файле IFC можно просматривать только выбранные объекты.
При указании параметров экспорта для объектов действуют следующие ограничения:
- Классификации объекта отдается приоритет относительно типа объекта. Например, если классифицировать формообразующий элемент как пандус, а затем экспортировать чертеж без выбранного формообразующего элемента на вкладке "Объекты", этот только что классифицированный формообразующий элемент не включается в процесс экспорта.
- Любые изменения, вносимые на какой-либо вкладке в диалоговом окне "Параметры экспорта IFC", становятся новыми настройками по умолчанию.
- Для выбранных экспортируемых объектов их экранные представления должны быть активными в текущей конфигурации экранного представления.

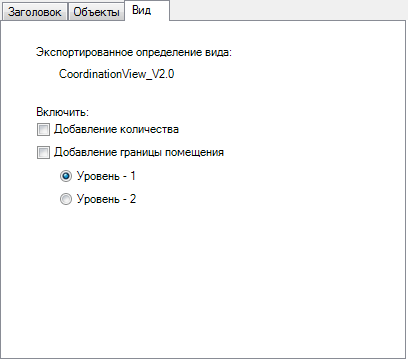

- Перейдите на вкладку "Вид".
- Установите флажок "Добавление количества", чтобы экспортировать наборы характеристик количества (включая имена и значения) как IfcQuantity.
- Установите флажок "Добавление границы пространства", чтобы экспортировать данные о границе пространства (включая геометрию контуров) в формат IFC.
- В группе "Добавление границы пространства" выберите один из приведенных ниже параметров.
- Уровень 1: вычисление и определение внешней границы пространства.
- Уровень 2: определение и вычисление внутренних границ пространства и внешних границ между двумя или более границами пространств.
Правила определения правильный границы пространства
- Пространство должно быть включено полностью.
- Поверхность должна всегда быть направлена наружу от пространства (в материал).
- Граница пространства может создаваться только в ассоциативных пространствах.
- Нажмите кнопку ОК.

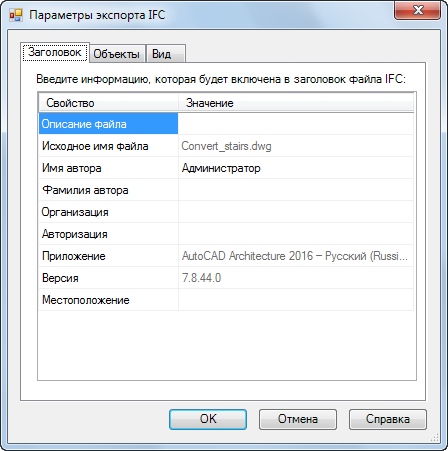

Имя активного чертежа на экране отображается на вкладке "Заголовок" диалогового окна "Параметры экспорта IFC". Можно добавить сведения об экспортируемом файле, например описание чертежа, имя автора и название компании, данные о правах и географическом местоположении здания. Например, на вкладке "Заголовок" можно было бы ввести описание строительного чертежа как "Сооружение коммерческого здания 152". При просмотре файла эти сведения отображаются в заголовке файла IFC.
Другие данные экспортируются с чертежом по умолчанию и включают имя файла исходного чертежа, а также имя и версию приложения, в котором он был создан.
