Эта процедура используется для задания свойств одной или нескольких секущих плоскостей для стиля оконной/дверной сборки. Графические свойства секущей плоскости применяются только к таким экранным представлениям, как "План", в которых используется вид сверху.
Для улучшения визуализации элементов оконной/дверной сборки в виде сверху можно создавать секущие плоскости. Основной секущей плоскостью является плоскость, для которой применяется контур разреза и штриховка. В виде сверху показаны компоненты оконной/дверной сборки так, как они отображаются на высоте секущей плоскости.
- Щелкните
.
- Разверните узел "Архитектура" "Стили оконных/дверных сборок". Прим.: Кроме того, можно выбрать на чертеже дверную/оконную сборку, щелкнуть .
- Выберите стиль дверной/оконной сборки, который требуется изменить.

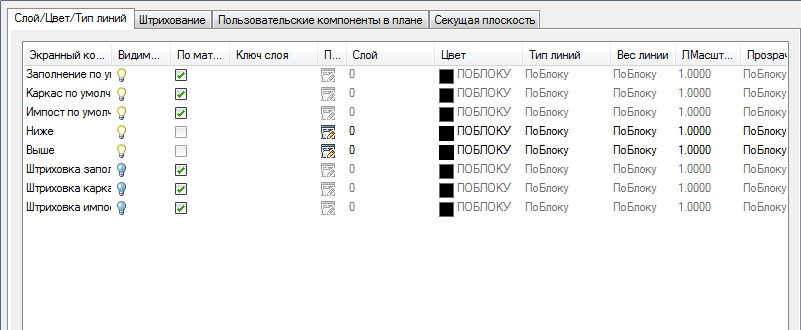

- Нажмите на вкладку "Графические свойства".
- Выберите "План" и нажмите
. Прим.: Вкладка "Секущая плоскость" доступна только для некоторых экранных представлений, таких как вид "План". - Перейдите на вкладку "Секущая плоскость" и задайте секущую плоскость, которая будет отображаться для каждого экранного представления в стиле оконной/дверной сборки.
- Введите значение в поле "Высота секущей плоскости", чтобы указать ту секущую плоскость, для которой будет применяться штриховка.
- Чтобы указать определенную плоскость сечения, следует нажать "Добавить" и ввести высоту для новой секущей плоскости.
Если добавлена секущая плоскость... то... на высоте меньшей, чем значение в поле "Высота секущей плоскости", отображение объектов определяется свойствами, заданными для компонента "Ниже секущей плоскости" на вкладке "Слой/Цвет/Тип линий". на высоте большей, чем значение в поле "Высота секущей плоскости", отображение объектов определяется свойствами, заданными для компонента "Выше секущей плоскости" на вкладке "Слой/Цвет/Тип линий".
- Дважды нажмите "ОК".
