Указание границ оконной и дверной сборки, использующих назначение для каркаса

При создании назначения для каркаса необходимо указывать кромки каркаса, где используется это назначение.

Границы каркаса без назначения не отображаются.

1. Щелкните вкладку "Управление"панель "Стиль и отображение""Диспетчер стилей".
2. Разверните узел "Архитектура" "Стили оконных/дверных сборок".
   Прим.: Кроме того, можно выбрать на чертеже дверную/оконную сборку и щелкнуть вкладку "Дверная/оконная сборка" панель "Общие" раскрывающийся список "Редактирование стиля" "Стили дверных/оконных сборок".
3. Выберите дверную/оконную сборку.
4. Перейдите на вкладку "Правила проектирования".
5. Выберите сетку в левой панели окна.

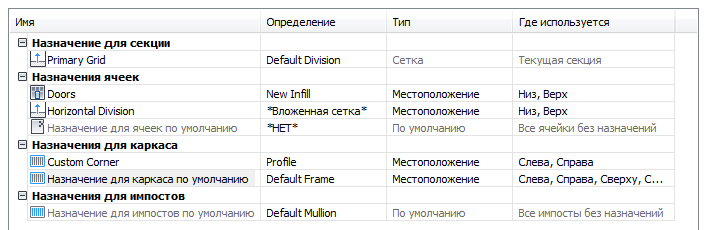

6. Выберите назначение для каркаса.

   Единственный способ указать границы каркаса - это задать местоположение.

7. Выберите столбец "Используется в" и затем щелкните .


8. Выберите границы, которые должны использовать это назначение - "Левая", "Правая", "Верхняя" или "Нижняя", затем нажмите "ОК".

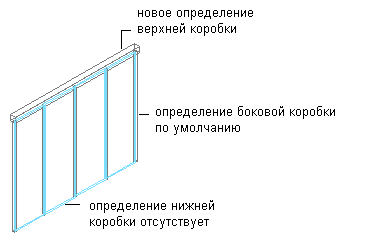

   Задание различных определений каркасов оконной/дверной сборки

   Прим.: Не следует назначать несколько определений одной границе каркаса, поскольку использоваться будет только последнее определение, назначенное для границы каркаса.
9. Нажмите "ОК".
