Эта процедура используется для изображения посредством полилинии траектории формы жесткого каркаса с последующим преобразованием ее с помощью инструмента "Жесткий каркас", созданного на этапе 2.
- В виде сверху начертите полилинией траекторию жесткого каркаса.

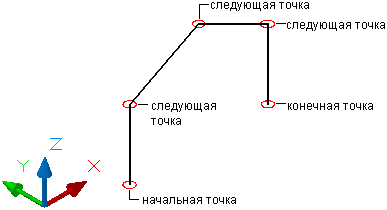

Изображение траектории жесткого каркаса
- В палитре несущих элементов выберите инструмент "Жесткий каркас".
- Щелкните правой кнопкой мыши, выберите пункт "Применить свойства инструмента"
"Линии". - Выберите полилинию, которую вы нарисовали на этапе 1.
- Чтобы оставить исходную полилинию на чертеже, введите "y" (да), и нажмите клавишу Enter.
