Создание многокомпонентного несущего элемента с использованием нескольких сегментов

Используйте эту процедуру для создания арматурного каркаса — многосегментного несущего элемента из нескольких форм, которые меняются в каждой вершине траектории несущего элемента.

Чтобы создать жесткий каркас, преобразуйте полилинию из нескольких сегментов в несущий элемент, и каждому сегменту элемента припишите начальную и конечную формы как компоненты в правилах проектирования стиля жесткого каркаса. Последовательность узлов включает в себя начальную точку, вершины и конечную точку траектории элемента. Назначением различных форм сегментов между узлами пути элемента жесткий каркас трансформируется вдоль своей оси из однопрофильного в многопрофильный.

Назначьте формы для элемента жесткого каркаса относительно начала элемента. Начальная точка определяется как "Узел 0". Первая вершина элемента определяется как "Узел 1", следующая - "Узел 2" и т.д., до конечной точки элемента, которая считается конечным узлом.

Прим.: При присвоении форм относительно конца элемента конечная точка определяется как "Узел 0".

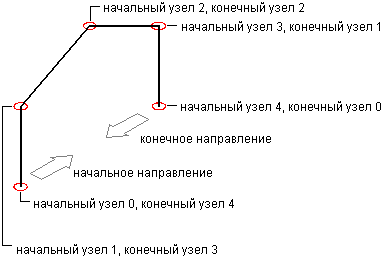

Определение узлов на траектории элемента

1. Создание двух стилей в Каталоге несущих элементов, содержащих формы, изменяющиеся вдоль жесткого каркаса.
2. Создание стиля и инструмента жесткого каркаса.
3. Изображение посредством многосегментной полилинии траектории жесткого каркаса и преобразование траектории в несущий элемент с помощью элемента "Жесткий каркас".
4. Создание первой опоры жесткого каркаса путем назначения начальной и конечной формы для первого сегмента каркаса.
5. Создание первого стропила жесткого каркаса путем назначения начальной и конечной формы для второго сегмента каркаса.
6. Создание второго стропила жесткого каркаса путем назначения начальной и конечной формы для третьего сегмента каркаса.
7. Создание второй опоры жесткого каркаса путем назначения начальной и конечной формы для четвертого сегмента каркаса.
