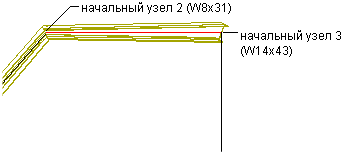

Эта процедура используется для создания второго стропила жесткого каркаса путем присвоения третьему сегменту жесткого каркаса начальной и конечной формы, отличающихся друг от друга.
Создание второго стропила жесткого каркаса
- Чтобы добавить к несущему элементу третий компонент, нажмите "Добавить" .
- Под пунктом "Компонент" выберите "Без имени" и введите "Стропило 2".
- В списке "Имя" под "Начальной формой" выберите "W8X31".
- Выберите значение "Начальная" для позиции "Относительно".
- Введите "2" для "Узла".
- Прокрутите диалоговое окно "Правила проектирования" до конца, чтобы вывести параметры "Конечной формой" для "Стропило 2".
- В списке "Имя" под "Конечной формой" выберите "W14X43".
- Выберите "Начальная" для "Относительно".
- Введите "3" для "Узла".
