Данная процедура используется для того, чтобы откорректировать положение модификатора поверхности, добавленного к стене. С помощью данной процедуры можно также добавлять или удалять модификаторы поверхности. Можно также корректировать местоположение модификатора поверхности графически.
- Дважды щелкните на стене с модификатором, который требуется изменить.
- На палитре cвойств нажмите кнопку "Дополнительно"
"Электронные таблицы". - Выберите установочное значение для "Модификаторов плана".
- В окне "Стиль" выберите модификатор поверхности, который требуется изменить.
- При необходимости выберите другой стиль модификатора или другое имя компонента и укажите, к каким сторонам применяется модификатор.
- Введите значение "Смещения вдоль стены" и укажите, от чего отсчитывается смещение - от начальной точки стены, от конечной точки стены или от средней точки стены.
Эти параметры задают начальную точку перемещения модификатора по длине стены. Можно задать смещение в направлении, противоположном направлению стены, введя отрицательное значение.
Параметры положения модификатора поверхности на плане
- Отредактируйте вертикальное положение модификатора на компоненте стены.
Если требуется … то … задать начальную высоту модификатора поверхности, введите значение "Смещение начальной отметки" и укажите, относительно чего выполняется смещение — по верху стены, по базовой высоте стены, по линии привязки стены или по подошве стены. обозначение конечной высоты модификатора поверхности, введите значение "Смещение конечной отметки" и укажите, относительно чего выполняется смещение — по верху стены, по базовой высоте стены, по линии привязки стены или по подошве стены. Чтобы задать местоположение по отношению к земле, введите отрицательное значение смещения.
- Отредактируйте параметры, управляющие размером и расположением модификатора.
Если требуется … то … вписать модификатор в габариты, определенные для него в стиле модификатора, выберите "Использовать исходные размеры". указать длину и глубину модификатора в стене, отмените опцию "Использовать исходные размеры" и введите значения параметров "Длина" и "Глубина". зеркально отразить модификатор в направлении Х, выберите "Обратить по X". отразить модификатор в направлении Y, выберите "Обратить по Y". измерить модификатор по центру стены, выберите "Измерить по центру". - Чтобы зеркально отразить модификатор по оси X, выберите "Обратить по X".

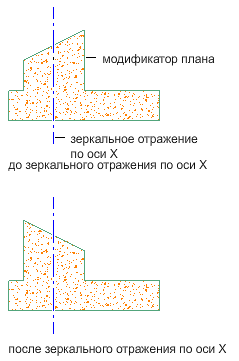

Зеркальное отражение модификатора поверхности на плане по оси X
- Чтобы зеркально отразить модификатор по оси Y, выберите "Обратить по Y".
Зеркальное отражение модификатора поверхности на плане по оси Y
- Чтобы удалить модификатор, выберите модификатор и нажмите
. - Нажмите "OK".
