Ручки кромки позволяют изменять размер, форму или наклон выбранного перекрытия или ската крыши посредством перемещения одной кромки за один раз. При наведении курсора на ручку кромки появляется подсказка с перечислением доступных режимов редактирования (описания режимов представлены после следующей процедуры). После нажатия на ручку кромки переключение между режимами осуществляется нажатием клавиши Ctrl.

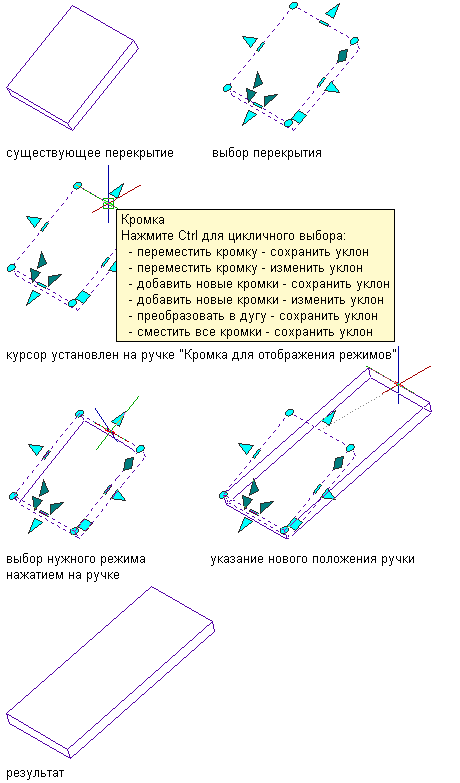

Для выбора режима ручки кромки и редактирования кромки перекрытия или ската крыши используется следующая общая процедура:
- Выберите перекрытие или скат крыши для редактирования.
Отобразятся ручки редактирования.
- Наведите курсор на ручку кромки, которую требуется отредактировать.
Отобразится список доступных режимов редактирования. (Режимы различаются для прямых и дуговых кромок; описания режимов см. ниже.)
- Щелкните на ручке кромки и слегка переместите курсор в направлении, в котором требуется переместить кромку. Для использования режима редактирования по умолчанию перейдите на следующий шаг; в противном случае, нажимая Ctrl для переключения между режимами редактирования, выберите необходимый режим.
- При необходимости введите значения для расстояния/расположения или перемещайте ручку до тех пор, пока образ объекта не окажется в требуемом расположении, после чего нажмите левую кнопку мыши для завершения редактирования и снятия выделения с ручки.
- Нажмите Esc или правую кнопку мыши и выберите "Отменить выбор" для снятия выделения с перекрытия и отключения всех ручек.
Угол наклона перекрытия или ската крыши при его обычном редактировании с помощью ручек остается неизменным, независимо от значения Z для указанной точки.
Прим.: Параметры опорной точки при редактировании кромок перекрытий или скатов крыш с помощью ручек остаются неизменными.Режимы редактирования для прямых кромок
Ручки кромки для прямых кромок перекрытия или ската крыши имеют 6 следующих режимов редактирования:
- Перемещение кромки - сохранение наклона
- Перемещение кромки - изменение наклона
- Добавление новых кромок - сохранение наклона
- Добавление новых кромок - изменение наклона
- Преобразование в дугу - сохранение наклона
- Смещение всех кромок - сохранение наклона

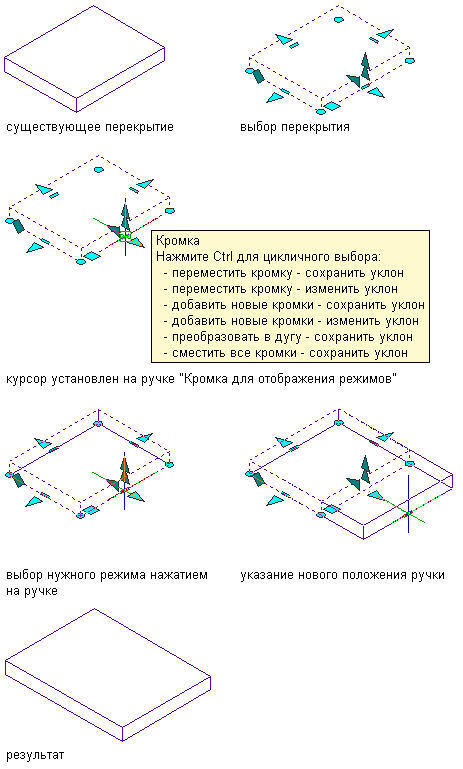

Перемещение кромки - сохранение наклона
При перемещении отдельной кромки прилегающие к ней кромки растягиваются или укорачиваются соответственно сохранению наклона. Это режим по умолчанию для прямых кромок.

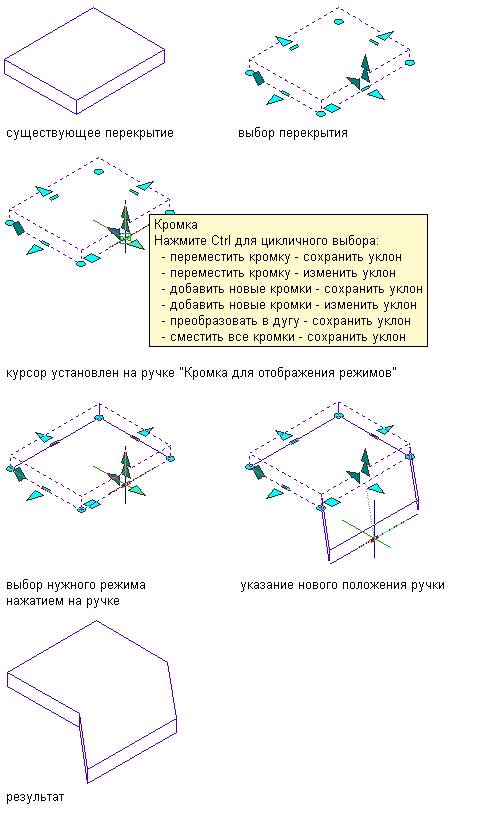

Перемещение кромки - изменение наклона
При перемещении отдельной кромки прилегающие к ней кромки растягиваются или укорачиваются в соответствии с направлением перемещения, и наклон изменяется по мере необходимости для сохранения уровня перемещаемой кромки.

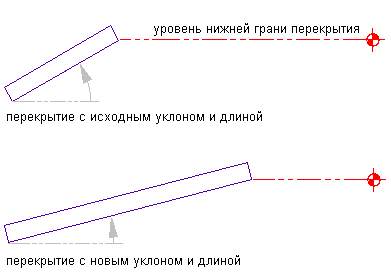

Вид сбоку
Добавление новых кромок - сохранение наклона
При перемещении отдельной кромки по направлению наружу в текущей плоскости вместо растягивания прилегающих к ней кромок создаются новые кромки, каждая из которых имеет собственные ручки кромки и свеса кромки. наклон при этом не изменяется.
Добавление новых кромок - изменение наклона
При перемещении отдельной кромки по направлению наружу в текущей плоскости вместо растягивания прилегающих к ней кромок создаются новые кромки, каждая из которых имеет собственные ручки кромки и свеса кромки. наклон изменяется по мере необходимости для сохранения уровня перемещаемой кромки.

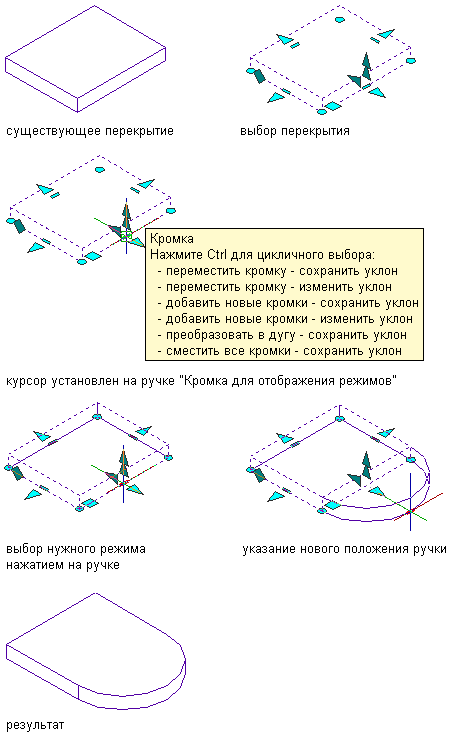

Преобразование в дугу - сохранение наклона
Преобразование кромки в дугу, которую можно перемещать по направлению внутрь/наружу в текущей плоскости для задания направления и градуса дуги. Прилегающие кромки остаются без изменений.

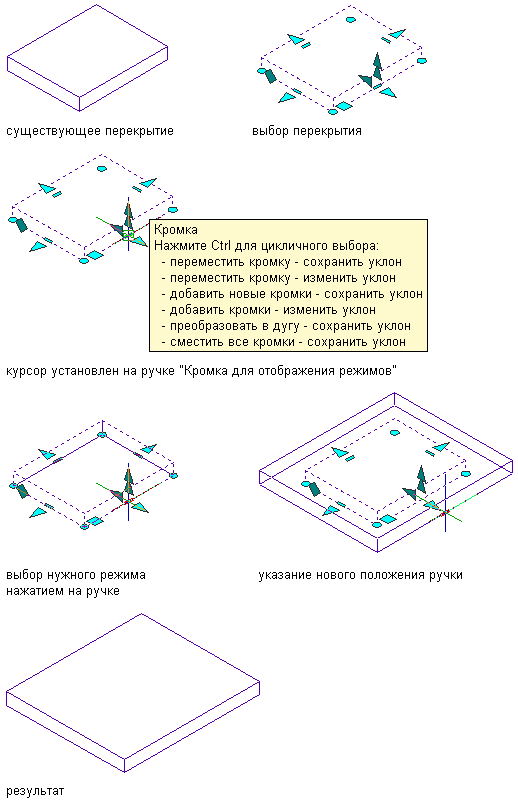

Смещение всех кромок - сохранение наклона
Все кромки за пределами периметра перемещаются по направлению внутрь/наружу в текущей плоскости на то же расстояние, на которое перемещается выбранная ручка кромки. При этом градус дуги сохраняется. Если в перекрытии или скате крыши есть отверстия, их кромки остаются без изменений.
Режимы редактирования для дуговых кромок
Для дуговых кромок (как изначально созданных таковыми, так и преобразованных из прямых кромок в описанном выше режиме преобразования в дугу) ручка кромки имеет 5 режимов, ни один из которых не изменяет наклон:
- Растягивание кромки - сохранение наклона
- Перемещение кромки - сохранение наклона
- Добавление новых кромок - сохранение наклона
- Преобразование в дугу - сохранение наклона
- Смещение всех кромок - сохранение наклона
Растягивание кромки - сохранение наклона
Переместите ручку кромки по направлению внутрь/наружу в текущей плоскости для изменения расположения середины дуги. Прилегающие кромки остаются без изменений. Это режим по умолчанию для дуговых кромок.
Перемещение кромки - сохранение наклона
По мере перемещения ручки кромки по направлению внутрь или наружу в текущей плоскости прилегающие кромки растягиваются или укорачиваются в соответствии с направлением перемещения. Расстояние между конечными точками дуги изменяется, но градус дуги сохраняется.
Добавление новых кромок - сохранение наклона
При перемещении ручки кромки наружу в текущей плоскости вместо растягивания или изменения ориентации прилегающих к ней кромок создаются новые кромки, каждая из которых имеет собственные ручки кромки и свеса кромки. Сохраняется как градус, так и расстояние между конечными точками дуги.
Преобразование в линию - сохранение наклона
При кратковременном нажатии на дуговую кромку она преобразуется в прямую линию между конечными точками дуги. Прилегающие кромки остаются без изменений.
Смещение всех кромок - сохранение наклона
Все кромки за пределами периметра перемещаются по направлению внутрь/наружу в текущей плоскости на то же расстояние, на которое перемещается выбранная ручка кромки. При этом градус дуги сохраняется. Если в перекрытии или скате крыши есть отверстия, их кромки остаются без изменений.
