Создание двускатной крыши

Эта процедура используется для добавления двускатной крыши со свойствами, указанными в выбранном инструменте крыши. Можно создать вальмовую крышу и установить требуемые сопряжения всех кромок с фронтоном. Для создания конька крыши можно указать угол наклона торцов фронтона.

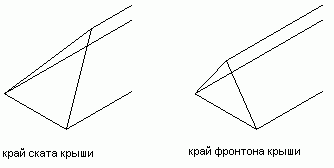

Отображение торца двускатной крыши

Прим.: Для создания фронтона на существующей крыше захватите любую точку на линии конька и перетащите ее относительно кромки крыши.

1. Откройте палитру инструментов, содержащую необходимый инструмент крыши, и выберите его.

   Возможные альтернативные действия: выберите вкладку "Главная"панель "Создание"раскрывающийся список "Скат крыши"Крыша.

2. Выберите на палитре свойств для параметра "Форма" значение "Вальмовая".
3. Укажите в области чертежа начальную точку для первой кромки крыши.
4. Для завершения построения первой кромки наклонной крыши укажите вторую точку.
5. Выберите на палитре свойств для параметра "Форма" значение "Фронтон".
6. Для создания кромки двускатной крыши укажите в области чертежа следующую точку.
7. Выберите на палитре свойств для параметра "Форма" значение "Вальмовая".
8. Для создания кромки наклонной крыши укажите следующую точку.
9. Выберите на палитре свойств для параметра "Форма" значение "Наклон фронтона".
10. Укажите дополнительные точки, необходимые для построения крыши, а затем нажмите клавишу Enter.

    Для создания двускатной крыши с усеченными фронтонами сначала необходимо преобразовать двускатную крышу в скаты крыши.
