Окна

Окно — это AD-объект, который взаимодействует со стенами, дверями и оконными сборками. После того как окно помещено в стену, в дверь или в оконную сборку, оно ограничивается объектом и не может быть перемещено за его пределы. Окно может быть прикреплено якорем к определенным положениям в стенах, дверях или оконных сборках; если стену, дверь или оконную сборку перемещают или изменяют их размеры, положение окна в таком объекте остается неизменным. Окна могут быть и независимыми объектами.

Типы окон

Существует два типа окон: обычные и угловые

Создание окон

Окна можно создавать, пользуясь всеми типовыми параметрами проектирования, такими, как стиль, стандартные размеры, ширина и высота, высота порога, высота верхней точки и вертикальная привязка. Можно выбирать стили, в которых форма остекления предполагает использование стандартных схем горбыльков, а также создавать свои собственные формы остекления на основе профилей.

Работа со стилями окон

Поставляемые с AutoCAD Architecture шаблоны содержат подготовленные к использованию стили окон. Правила проектирования стилей окон определяют стандартные размеры окон, создаваемых на основе стиля. Стиль окон также определяет профиль окна и тип окна.

В стиле окна можно задавать стандартные размеры, а затем выбирать размер, которым требуется воспользоваться при размещении окна на чертеже.

Креплении окон якорями

После того, как окно помещено в стену, в дверь или в оконную сборку, оно ограничивается объектом и не может быть перемещено за его пределы.

Окно может быть прикреплено якорем к определенным положениям в стенах, дверях или оконных сборках; если стену, дверь или оконную сборку перемещают или изменяют их размеры, положение окна в таком объекте остается неизменным.

Размеры окон

Некоторые размеры окна зависят от профиля окна и типа, заданного в стиле окна.

Возвышение - это высота от верхней линии прямоугольной части окна до вершины оконного проема у профилей окон "Готический", "Арка" и "Пятиугольник".

Вертикальная привязка окон

Используйте параметры вертикальной привязки для контроля того, как окно устанавливается в стену, положения рабочей точки по вертикали в стене, и того, как окно реагирует на изменения высоты. Чтобы определить рабочую точку на окне, используйте параметры порога и высоты верхней точки. Рабочую точку можно поместить на подоконник или в верхнюю точку.

Высота порога остается неизменной. Например, если задавалась вертикальная привязка, равная 0", а высота окна составляет 7'-0'', высота оконного проема будет равна 7’-0''. Если впоследствии указывается высота окна 6'-8'', порог окна остается на отметке 0'', а высота оконного проема становится равной 6’-8''.

Верхняя рабочая точка остается на месте. Например, если задана вертикальная привязка, равная 7", а высота окна составляет 7'-0'', высота оконного проема будет равна 7'-0''. Если высота окна 6'-8'', верхняя точка окна остается на отметке 7'-0'', а порог окна переносится на высоту 4''.

Материалы окон

В системе AutoCAD Architecture окну можно назначить материал. Эти материалы впоследствии отображаются в каркасной модели или на визуализированном изображении. У материалов имеются особые параметры для таких отдельных компонентов окна, как рама, переплет или горбыльки.

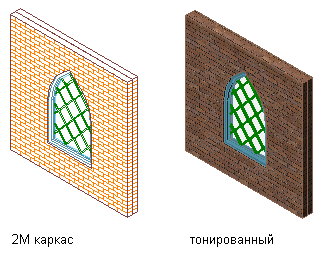

Отображение окна в виде 2D каркасной модели или с визуализированием

Система AutoCAD Architecture предоставляет для обычных целей проектирования обширный набор стандартных материалов, содержащих параметры для окон. Можно использовать эти стандартные материалы или изменять их для своих чертежей. Также можно создавать свои собственные материалы. При задании материала, который следует использовать исключительно для окон, рекомендуется дать ему соответствующее наименование; например "Окно - Деревянная рама" или же "Подоконник - Мрамор".

Торцы оконных проемов

К окнам, закрепленным якорем в стене, может применяться стиль торцов ее проемов. Формы торцов для проемов в стенах определяются в стиле стены и являются свойством стены.
