Если профиль используется для выдавливания объектов или компонентов, необходимо задать следующие параметры:
- положение каждой кромки профиля (слева, справа, назад, отмена, нет)
- ось, вдоль которой производится выдавливание объекта из формы профиля
Данные параметры определяют способ применения штриховки поверхности к созданным из профиля объектам и способ выдавливания объектов из двумерного (2D) профиля.

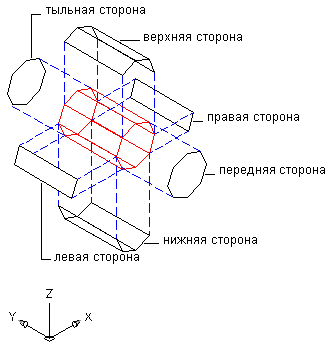

Присвоение граней из ребер, выдавленных в направлении X

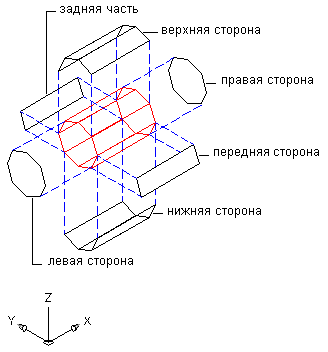

Присвоение граней из ребер, выдавленных в направлении Y.

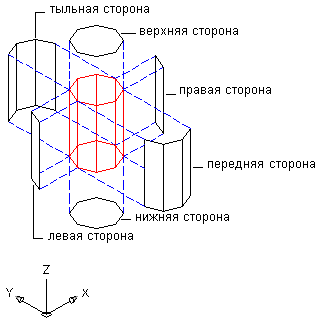

Присвоение граней из ребер, выдавленных в направлении Z
Прим.: Изменение кромок профиля или оси выдавливания приводит к изменению объектов, ранее созданных из данного профиля.
- Щелкните
.
- Выберите изменяемый профиль.
- Перейдите на вкладку "Кромки профиля".
- Выберите кромку и укажите ее положение.
Если требуется... то... программно определить положение кромок, нажмите "Вычислить положение кромок по умолчанию". При необходимости можно переопределить положения отдельных кромок. выбрать положение кромки, выберите значение параметра "Кромка", а затем выберите новое положение. исключить кромку из заштрихованной поверхности, выберите значение параметра "Кромка", а затем выберите "Нет". отменить кромку, выберите значение параметра "Кромка", а затем выберите "Отмена". - В зависимости от типа объекта, созданного из профиля, укажите ось выдавливания.
Если требуется... то... создать профиль для ската крыши или бордюрной рейки ската, профильных компонентов стен или перил, выберите для параметра "Направление выдавливания" значение "X". создать профиль для карниза перекрытия или коробки проема, выберите для параметра "Направление выдавливания" значение "Y". создать профиль для формообразующего элемента, полученного выдавливанием, выберите для параметра "Направление выдавливания" значение "Z". - Нажмите "ОК".
