Экспорт клеммных колодок в приложения Wago и Phoenix Contact

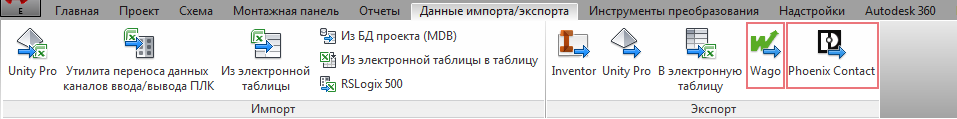

Можно экспортировать клеммные колодки из AutoCAD Electrical, а затем импортировать их в приложения Wago или Phoenix Contact для их проектирования, проверок и выполнения операций с ними.

При экспорте AutoCAD Electrical извлекает данные клемм из выбранных клеммных колодок и выводит их в файл XML, совместимый с Wago или Phoenix Contact. Затем можно импортировать файл XML в программу изготовителя.

Данные клеммной колодки включают номера по каталогу, номера клемм, код функциональной группы, код места, позиционное обозначение, запасные клеммы и вспомогательные принадлежности.

Компоненты от изготовителей

Включение компонентов Wago и Phoenix Contact при установке AutoCAD Electrical для создания проектов, содержащих клеммы схем и монтажных панелей от этих изготовителей.

Назначение номеров по каталогу

Если клемма в AutoCAD Electrical не имеет назначенного номера по каталогу или включена в каталог изготовителя, отличающийся от программы изготовителя, отображается типовая клемма . Типовые клеммы можно изменить на конкретные типы клемм в программе изготовителя.

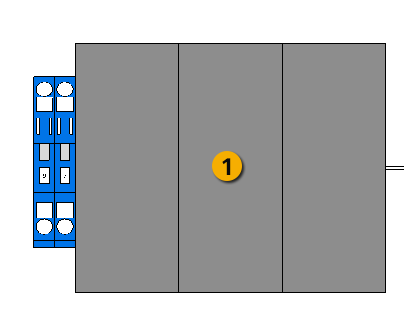

В приложении Wago:

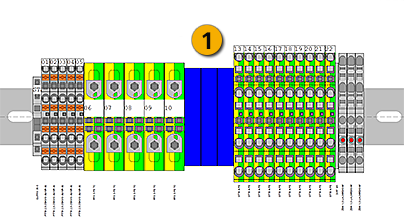

В приложении Phoenix Contact:

Прим.: Во избежание назначения типовых клемм следует назначать клеммам номера по каталогу из Wago или Phoenix перед выполнением экспорта.

Замена типовых клемм в приложении Wago:

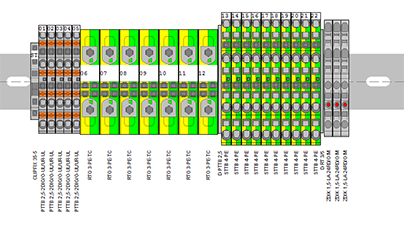

Замена типовых клемм в приложении Phoenix:

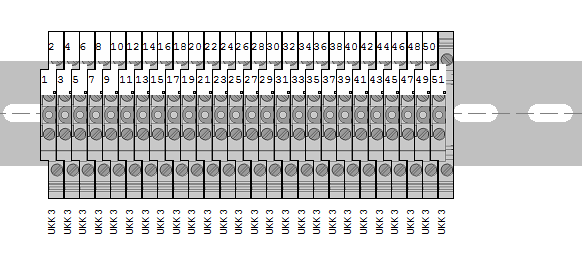

Если клеммные колодки импортируются в приложение поставщика, отображается типовая DIN-рейка, используемая в качестве заполнителя.
