Электромеханические проекты

Свяжите проект AutoCAD Electrical с проектом Inventor для обмена данными и совместимости.

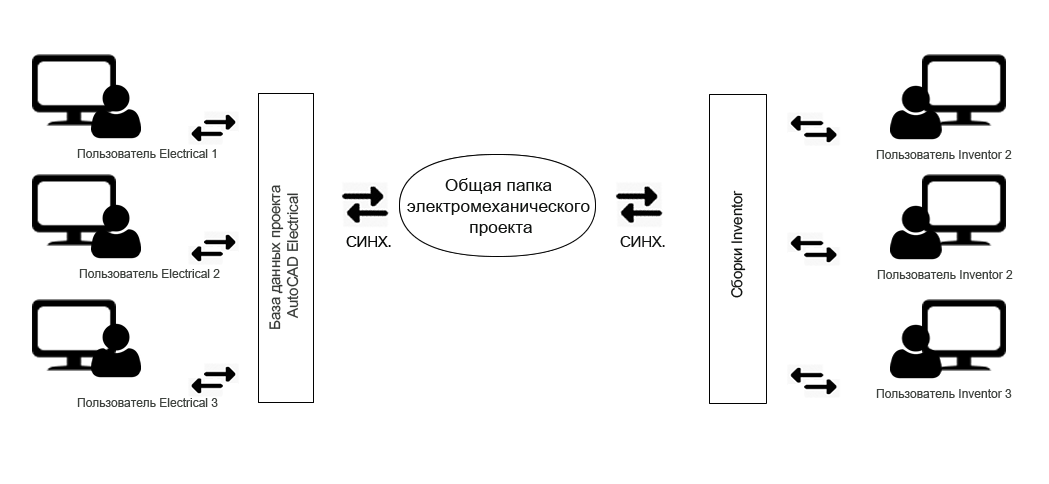

В электромеханическом проекте механические и электрические алгоритмы интегрируются для совместной работы при разработке продуктов. Такая возможность позволяет работать параллельно в режиме реального времени. Для связывания проектов AutoCAD Electrical и Inventor можно создать файл электромеханической связи. Файл электромеханической связи можно сохранить в общей сетевой папке, доступной всем пользователям AutoCAD Electrical и Inventor. Как только связь будет установлена, можно запустить обмен данными между проектами AutoCAD Electrical и Inventor посредством синхронизации.

Связанные проекты позволяют:

• связывать 2D-представление схемы с 3D-моделью;
• синхронизировать проектные данные в реальном времени;
• просматривать физические свойства (например, длину провода) в AutoCAD Electrical, что позволяет оценить его фактическую длину;
• просматривать атрибуты, заданные пользователями Mechanical, и сравнивать их с электрическими атрибутами, заданными в AutoCAD Electrical, что позволяет сопоставлять физические и логические свойства компонентов;
• экспортировать данные о компонентах, проводах и соединениях в формат Microsoft® Excel для быстрых отчетов;
• автоматически прокладывать провода и кабели в Inventor в зависимости от соединений, определенных в AutoCAD Electrical.

Для просмотра данных о компоненте и проводах для связанных проектов, а также для сохранения данных в процессе синхронизации используйте:

• вкладку "Местоположение" в Диспетчере проектов в AutoCAD Electrical;
• вкладку "Местоположение" в Inventor.

Синхронизация

В электромеханическом проекте управление данными и целостность данных между проектами AutoCAD Electrical и Inventor осуществляется с помощью синхронизации. При синхронизации в электромеханическом проекте для обмена данными используется подход отправки и приема. Для пользователей AutoCAD Electrical: данные Inventor вначале принимаются, что приводит к обновлению вида дерева компонентов, а затем данные AutoCAD Electrical отправляются в Inventor. Процесс синхронизации завершится сбоем при отключении от сети и разрыве соединения с файлом связи. Работу можно продолжить в автономном режиме в файлах чертежей и использовать вкладку "Местоположение" для управления компонентами. Можно синхронизировать работу, проделанную в автономном режиме, после восстановления соединения с файлом связи в сети.

Повторное использование

При работе в совместной и подключенной среде существующие проекты, как правило, используются повторно. Для этого следует выполнить операцию "Копировать проект". Создайте файл электромеханической связи для скопированного проекта или исправьте данные в скопированном файле электромеханической связи.

Vault

В среде совместного проектирования над проектом одновременно могут работать несколько человек. Autodesk Vault можно использовать для управления электромеханическими проектами. При работе с AutoCAD Electrical и Autodesk Vault можно возвращать электромеханические связанные проекты или отдельные чертежи в папку хранилища. При входе в хранилище можно выполнять другие задачи (например, выдачу и обновление) в Диспетчере проектов.
