Auxiliary Intersection (Дополнительное пересечение)
Нахождение явных или неявных точек пересечения двух элементов геометрии. Дополнительное пересечение не является частью геометрии элемента конструкции, однако из него могут быть созданы другие геометрические элементы.
Свойства
Задайте следующие параметры на панели Properties (Свойства).
| Point (Точка) | |
| Point Number (Номер точки) | Указывается номер точки. Здесь можно изменить автоматически сгенерированное значение номера точки. |
| Point Geometry Type (Тип геометрии точек) | |
| Type (Тип) | Задание определяющих параметров для точки пересечения:
|
| Geometry Properties (Two Links) (Свойства геометрии – Два звена) | |
| Link 1 (Звено 1) | Первое звено для пересечения. |
| Link 2 (Звено 2) | Второе звено для пересечения. |
| Extend Link 1 (Удлинить звено 1) | Если прямое пересечение отсутствует, звено 1 удлиняется для обнаружения кажущегося пересечения со звеном 2. |
| Удлинение звена 2 | Если прямое пересечение отсутствует, звено 2 удлиняется для обнаружения кажущегося пересечения со звеном 1. |
| Geometry Properties (Link and Point Slope) (Свойства геометрии: звено и откос точки) | |
| Link (Звено) | Звено для пересечения. |
| Point (Точка) | Определяет точку, от которой рассчитывается пересечение в зависимости от значения откоса. |
| Extend Link (Удлинение звена) | Если прямое пересечение отсутствует, звено удлиняется для обнаружения кажущегося пересечения с откосом от точки. |
| Slope (Откос) | Указывается значение откоса (%) относительно точки. Нажмите кнопку [...] для открытия Expression Editor (Редактора выражений), где можно ввести или рассчитать значение. |
| Extend Slope (Удлинить откос) | Если прямое пересечение отсутствует, откос удлиняется для обнаружения кажущегося пересечения со звеном. |
| Reverse Slope (Обратить откос) | Обращение значения откоса. |
| Geometry Properties (Two Point Slopes) (Свойства геометрии – Два откоса к точкам) | |
| Point 1 (Точка 1) | Первая точка. |
| Slope 1 (Откос 1) | Указывается значение откоса (%) относительно точки 1. Нажмите кнопку [...] для открытия Expression Editor (Редактора выражений), где можно ввести или рассчитать значение. |
| Point 2 (Точка 2) | Вторая точка. |
| Slope 2 (Откос 2) | Указывается значение откоса (%) относительно точки 2. Нажмите кнопку [...] для открытия Expression Editor (Редактора выражений), где можно ввести или рассчитать значение. |
| Extend Slope 1 (Удлинить откос 1) | Если прямое пересечение отсутствует, откос 1 удлиняется для обнаружения кажущегося пересечения с откосом 2. |
| Extend Slope 2 (Удлинить откос 2) | Если прямое пересечение отсутствует, откос 2 удлиняется для обнаружения кажущегося пересечения с откосом 1. |
| Reverse Slope 1 (Обратить откос 1) | Обращение значения откоса 1. |
| Reverse Slope 2 (Обратить откос 2) | Обращение значения откоса 2. |
| Miscellaneous (Разное) | |
| Comment (Примечание) | Комментарии к точке. Комментарии можно просматривать на панели Preview (Предварительный просмотр). |
| Show Errors (Показать ошибки) | Отображение сообщений об элементе на вкладке Error Center (Центр ошибок). |
Пример
Пример использования этого элемента геометрии можно просмотреть в следующем образце файла PKT:
Auxiliary Intersection Example.pkt

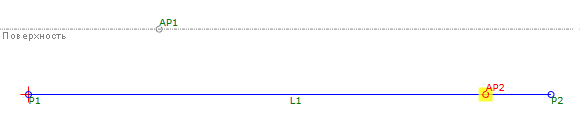

В данном примере создается дополнительное пересечение (AP2) создается в точке пересечения L1 и указанного откоса от точки AP1. Откос удлинен и обращен.
