Set Mark Point (Установка точки маркера)
Здесь задается точка, к которой другие элементы конструкции могут присоединяться или ссылаться на нее.
Свойства
Задайте следующие параметры на панели Properties (Свойства).
| General (Общие) | |
| Point Name (Имя точки) | Указывается точка, ранее определенная в элементе конструкции. |
| Mark Name (Имя маркера) | Имя точки маркера. Значение параметра "Mark Name" (Имя маркера) вводится в свойствах элемента конструкции, в отношении которого которым устанавливается ссылка или связь с точкой маркера. |
| Miscellaneous (Разное) | |
| Comment (Примечание) | Комментарии к точке маркера. Комментарии можно просматривать на панели Preview (Предварительный просмотр). |
Пример
Пример использования этого элемента геометрии можно просмотреть в следующем образце файла PKT:
Set Mark Point Example.pkt

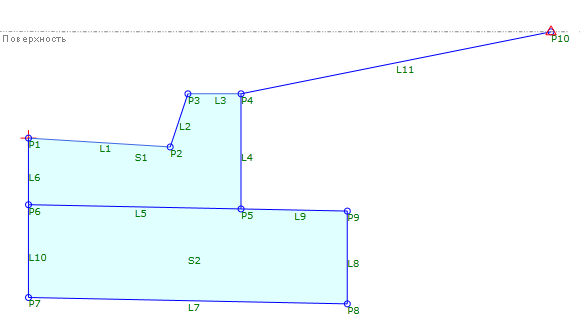

В данном примере команда Set Mark Point позволяет установить маркер на точку, в которой P10 пересекается с поверхностью. Другой элемент конструкции может ссылаться на эту точку или устанавливать связь с ней, когда в его свойстве "Marked Point Name" (Имя точки маркера) установлено имя маркера (CurbDaylight).
