Daylight Rounding (Скругление выхода на рельеф)
Добавление дугового или параболического звена между звеном, оканчивающимся выходом на рельеф и целевой поверхностью.
Свойства
Задайте следующие параметры на панели Properties (Свойства).
| Link (Звено) | |
| Link Number (Номер звена) | Указывается номер звена. Здесь можно изменить автоматически сгенерированное значение номера звена. |
| Link Codes (Коды звена) | Коды, присваиваемые звену. |
| General (Общие) | |
| Daylight Link (Звено, оканчивающееся выходом на рельеф) | Звено, для которого в настоящий момент поверхность является целевой. |
| Surface (Поверхность) | Здесь указывается целевая поверхность. |
| Tessellation (Мозаичное представление) | Количество отрезков прямых, используемых для представления кривой. Прим.: Это значение должно находиться в диапазоне от 2 до 100.
Нажмите кнопку [...] для открытия Expression Editor (Редактора выражений), где можно ввести или рассчитать значение. |
| Geometry Type (Тип геометрии) | |
| Round Option (Вариант скругления) | Тип кривой для построения:
|
| Round By (Скругление по) | Параметр, который используется для определения кривой:
|
| Round Parameter (Параметр скругления) | Значение для применения к параметру "Round By" (Скругление по). Нажмите кнопку [...] для открытия Expression Editor (Редактора выражений), где можно ввести или рассчитать значение. |
| Points (Точки) | |
| Start Point Name (Имя начальной точки) | Используется для указания имени начальной точки. Здесь можно изменить автоматически сгенерированное значение. |
| Start Point Code (Код начальной точки) | Коды, присваиваемые начальной точке. |
| End Point Name (Имя конечной точки) | Используется для указания имени конечной точки. Здесь можно изменить автоматически сгенерированное значение. |
| End Point Code (Код конечной точки) | Коды, присваиваемые конечной точке. |
| Miscellaneous (Разное) | |
| Comment (Примечание) | Комментарии о звене. Комментарии можно просматривать на панели Preview (Предварительный просмотр). |
Примеры
Примеры использования этого элемента геометрии можно просмотреть в следующем образце файла PKT:
Daylight Rounding Example.pkt
В образце файла PKT содержится пример скругленного звена, оканчивающегося выходом на рельеф. Для просмотра параметров выберите на блок-схеме скругленное звено, оканчивающееся выходом на рельеф, а затем перейдите к панели "Properties" (Свойства).

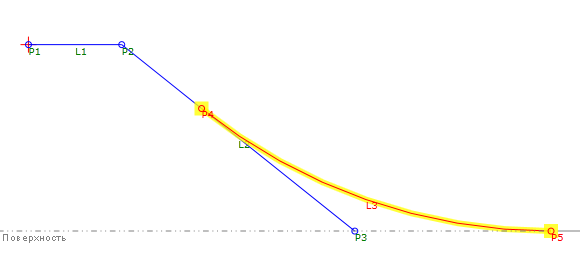

В примере к поверхности обращено звено L2. L3 является скругленным звеном, оканчивающимся выходом на рельеф, формирующим дугу от L2 до поверхности. При изменении отметки поверхности L3 сохраняет определяющие параметры, а также касание L2.
