Shape (Форма)
Форма позволяет создать замкнутую площадь поперечного сечения, определяющую материал, используемый в данной области элемента конструкции.
Свойства
Задайте следующие параметры на панели Properties (Свойства).
| Shape (Форма) | |
| Shape Number (Номер формы) | Указывается номер формы. Здесь можно изменить автоматически сгенерированное значение номера формы. |
| Shape Codes (Коды форм) | Коды, присваиваемые форме. |
| Component (Компонент) | |
| Links (Звенья) | Звенья, образующие границу формы. Нажмите кнопку "Add Link" (Добавить звено) для добавления звеньев из текущей ветви блок-схемы. Нажмите кнопку
 для выбора замкнутой области на панели Preview (Предварительный просмотр). Прим.: Можно выбрать замкнутую область, ограничивающую другую область, для создания формы с пустой областью, как показано на следующем рисунке:
|
| Miscellaneous (Разное) | |
| Comment (Примечание) | Комментарии к форме. Комментарии можно просматривать на панели Preview (Предварительный просмотр). |
Прим.: Если в средстве просмотра событий отображается сообщение о том, что форма не является замкнутой, обычно это связано с наложением двух точек. Например, если две точки находятся в одном и том же положении, но пересекающихся звенья связаны с разными точками, форма считается разомкнутой. Для закрытия формы пересекающиеся звенья должны быть связаны с одной и той же точкой.
Примеры
Пример использования этого элемента геометрии можно просмотреть в следующем образце файла PKT:
Shape Example.pkt

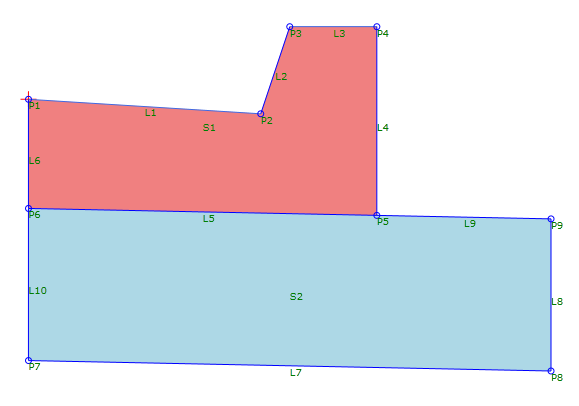

В этом примере содержатся две формы: S1 и S2.
Прим.: Цвета форм различаются, поскольку формам присвоены разные коды формы.
