Fillet Arc (Дуга сопряжения)
Добавление сопряжения на пересечении двух звеньев.
Свойства
Задайте следующие параметры на панели Properties (Свойства).
| Link (Звено) | |
| Link Number (Номер звена) | Указывается номер звена. Здесь можно изменить автоматически сгенерированное значение номера звена. |
| Link Codes (Коды звена) | Коды, присваиваемые звену. |
| Geometry Properties (Свойства геометрии) | |
| First Link (Первое звено) | Входящее звено для сопряжения. |
| Second Link (Второе звено) | Исходящее звено для сопряжения. |
| Tessellation (Мозаичное представление) | Количество отрезков прямых, используемых для представления кривой. Прим.: Это значение должно находиться в диапазоне от 2 до 100.
Нажмите кнопку [...] для открытия Expression Editor (Редактора выражений), где можно ввести или рассчитать значение. |
| Round By (Скругление по) | Параметр, который используется для определения сопряжения:
|
| Round Parameter (Параметр скругления) | Значение для применения к параметру "Round By" (Скругление по). |
| Points (Точки) | |
| Start Point Name (Имя начальной точки) | Используется для указания имени начальной точки. Здесь можно изменить автоматически сгенерированное значение. |
| Start Point Code (Код начальной точки) | Коды, присваиваемые начальной точке. |
| End Point Name (Имя конечной точки) | Используется для указания имени конечной точки. Здесь можно изменить автоматически сгенерированное значение. |
| End Point Code (Код конечной точки) | Коды, присваиваемые конечной точке. |
| Miscellaneous (Разное) | |
| Comment (Примечание) | Комментарии о звене. Комментарии можно просматривать на панели Preview (Предварительный просмотр). |
Пример
Пример использования этого элемента геометрии можно просмотреть в следующем образце файла PKT:
Fillet Arc Example.pkt
В образце файла PKT содержится пример звена с дугой сопряжения. Для просмотра параметров выберите на блок-схеме дугу сопряжения, а затем перейдите к панели "Properties" (Свойства).

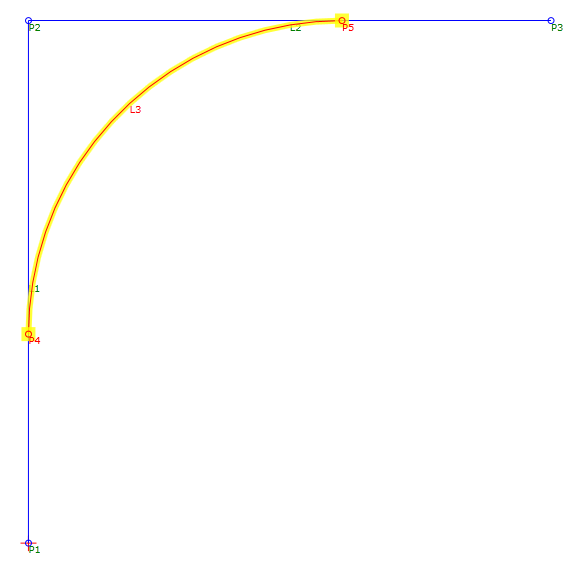

В примере L3 представляет собой сопряжение между L1 и L2. L3 определяется значением радиуса 3 и имеет значение мозаичного представления 20. При изменении одного из звеньев L3 сохраняет свои определяющие параметры, а также касание к L1 и L2.
