Offset Geometry (Геометрия смещения)
Добавление положительного или отрицательного смещения к разомкнутым или замкнутым формам.
Прим.: Смещения поддерживаются для полилиний и полигонов, состоящих из прямолинейных сегментов, но не поддерживаются для изогнутых объектов.
Properties (Свойства)
Cледующие параметры можно задать на панели Properties (Свойства).
| Offset (Смещение) | |
| Offset Number (Номер смещения) | Указывается номер смещения. Здесь можно изменить автоматически сгенерированное значение номера смещения. |
| Offset Codes (Коды смещения) | Коды, присваиваемые смещению. |
| Offset Distance (Расстояние смещения) | Определение положительного или отрицательного расстояния смещения. |
| Source Geometry (Исходная геометрия) | |
| Links To Offset (Звенья для смещения) | Определение звеньев для смещения. |
| Miscellaneous (Разное) | |
| Comment (Примечание) | Отображение комментариев о смещении. Комментарии можно просматривать на панели Preview (Предварительный просмотр). |
Пример
Пример смещения можно просмотреть в следующем образце файла PKT:
Offset_Example.pkt

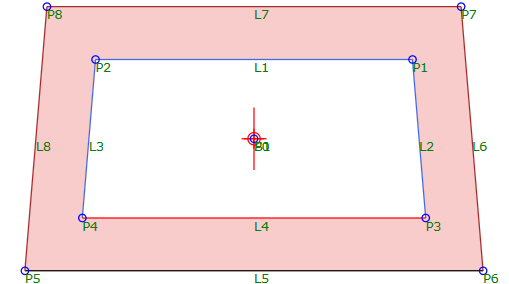

В данном примере показано смещение, созданное с помощью смещения звеньев L1–L4. Форма также определена между внутренними звеньями (L1–L4) и внешними звеньями (L5–L8) элемента конструкции.
При необходимости значение расстояния смещения можно изменить в последовательности "Смещение".
На следующем рисунке показана часть коридора, которая была создана с этим элементом конструкции в AutoCAD Civil 3D.
