Задание виража для элемента конструкции

Чтобы задать вираж для элемента конструкции, используйте вкладку "Входные и выходные параметры" для задания типов параметров "Ось вращения виража"и "Вираж". Далее, после установки флажка ApplyAOR в панели "Свойства" для звеньев, к которым требуется применить вираж, эффект виража будет отображен в панели "Preview" в режиме дорожного полотна. Вкладка Вираж используется для задания способа отображения откосов виража в панели предварительного просмотра.

Здесь также можно скорректировать значения параметров виража, которые были заданы на вкладке "Входные/выходные параметры" после импорта элемента конструкции в Autodesk Subassembly Composer. После добавления верного элемента-полосы движения, применимого к параметру виража коридора, эффект виража отобразится в виде сечения коридора.

Прим.: Установка флажка ApplyAOR определяет, как элемент конструкции отображается в Subassembly Composer и как элемент конструкции работает при использовании в Autodesk Subassembly Composer.

Примеры

Примеры задания виража можно просмотреть в следующих образцах файла PKT:

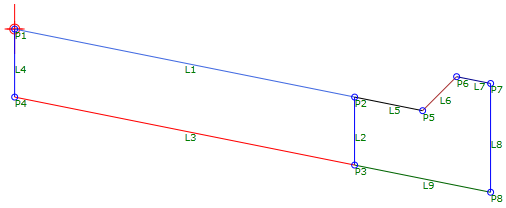

Superelevation_Example_1.pkt

В этом примере показаны полоса движения, бордюр и водосборный лоток.

• Параметр ApplyAOR задан для L1, L3, L5, L7 и L9.
• Параметры виража заданы на вкладке "Входные/выходные параметры".
• Значения, отображаемые в панели предварительного просмотра, заданы на вкладке "Вираж".

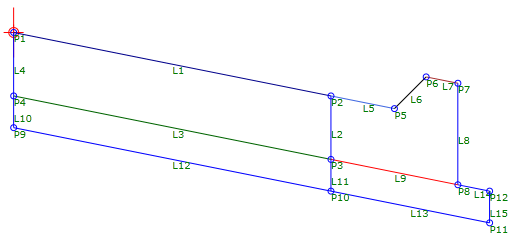

Superelevation_Example_2.pkt

В этом примере показаны полоса движения, бордюр, водосборный лоток и база.

• Параметр ApplyAOR задан для L1, L3, L12, L5, L7, L9, L13, L14.
• Параметры виража заданы на вкладке "Входные/выходные параметры".
• Значения, отображаемые в панели предварительного просмотра, заданы на вкладке "Вираж".
