Define Variable (Определение переменной)
Указание значения или расчета для параметра, который используется повторно в переменной при последующих расчетах.
Свойства
Задайте следующие параметры на панели Properties (Свойства).
| Variable (Переменная) | |
| Name (Имя) | Имя переменной. |
| Тип переменной | Тип переменной.
|
| Default (Значение по умолчанию) | Значение, применяемое в случае, если элемент геометрии ссылается на переменную. Нажмите кнопку [...] для открытия Expression Editor (Редактора выражений), где можно ввести или рассчитать значение. |
| Miscellaneous (Разное) | |
| Comment (Примечание) | Примечания, относящиеся к переменной. Комментарии можно просматривать на панели Preview (Предварительный просмотр). |
Пример
Пример использования этого элемента геометрии можно просмотреть в следующем образце файла PKT:
Define Variable Example.pkt

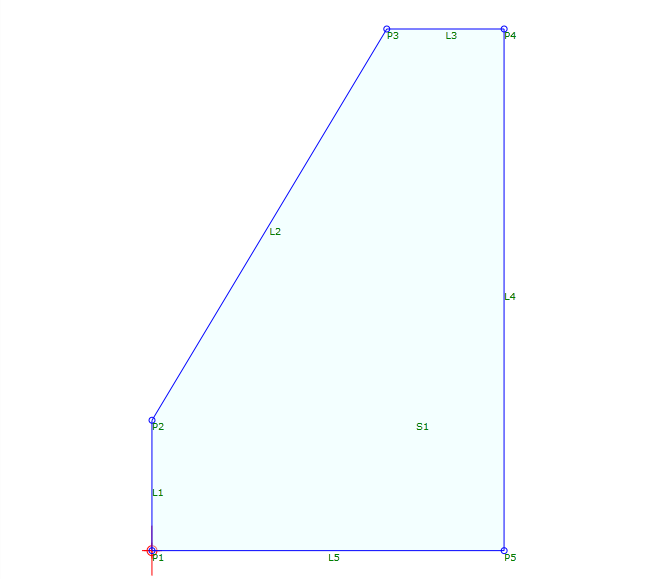

Пример простого бордюра.
- Переменной "Height" (Высота) присваивается значение 5.
- Переменной "Width" (Ширина) присваивается значение 3.
- Точка P2 строится со значением "Delta Y" (Дельта Y), равным значению "Height" (Высота), деленному на 3.
- Точка P3 строится со значением "Delta X" (Дельта X), равным значению "Width" (Ширина) и значением "Delta Y" (Дельта Y), равным значению "Height" (Высота).
- Точка P4 строится относительно точки P3 со значением "Delta X" (Дельта X), равным значению "Width" (Ширина), деленному на 2.
- Точка P5 строится относительно точки P4 со значением "Delta Y" (Дельта Y), равным отрицательному значению "Height" (Высота) плюс отрицательное значение Y точки P2.
- Форма замыкается звеном L5, и выполняется добавление формы.
Прим.: Для проверки условия в примере измените значение "Preview Value" (Значение предварительного просмотра) для целевой поверхности.
