Облако точек — это объект AutoCAD Civil 3D, созданный в результате импорта данных 3D-точек.
В AutoCAD Civil 3D 2016 имеется возможность создать объект-облако точек и управлять его стилем и свойствами отображения.
Учебные пособия по теме "Облака точек"
При импорте файла исходных данных облака точек программа AutoCAD Civil 3D обрабатывает эти данные и создает внешнюю базу данных облака точек. База данных облака точек представляет собой совокупность трех файлов: .iati, .isd и .prmd. Формат ISD (.isd) является основным форматом файлов баз данных облаков точек.
Компоненты облака точек
Объект-облако точек AutoCAD Civil 3D содержит следующие компоненты.
- Ограничивающий параллелепипед. Размер и геометрия ограничивающего параллелепипеда зависят от минимального и максимального значения координат объекта-облака точек. Ограничивающий параллелепипед используется в качестве прокси-объекта облака точек в случае, если исходные данные облака точек недоступны.
- Точки облака точек. Этот компонент представляет точки данных, образующие объект-облако точек.
Внешний вид обоих компонентов облаков точек зависит от параметров стиля облаков точек. К графическим свойствам ограничивающего параллелепипеда относятся видимость, слой, цвет, тип линий, масштаб типа линии, вес линий и стиль печати. К компоненту точек облаков точек можно применить такие свойства, как видимость, слой и плотность. См. раздел Отображение и стилизации облаков точек.

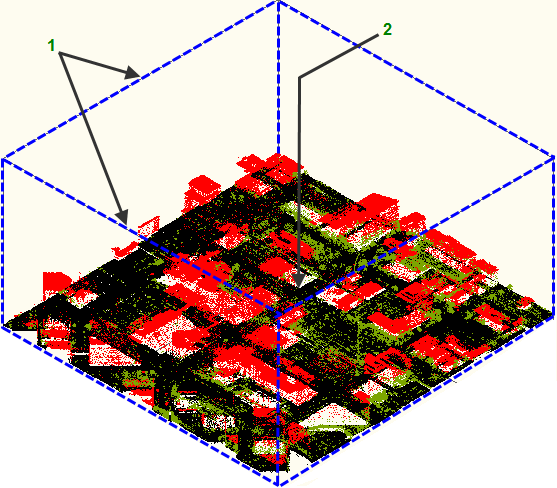

На следующем рисунке показаны различные виды и базовые компоненты объекта-облака точек.
1 — ограничивающий параллелепипед; 2 — данные составляющих облако точек.

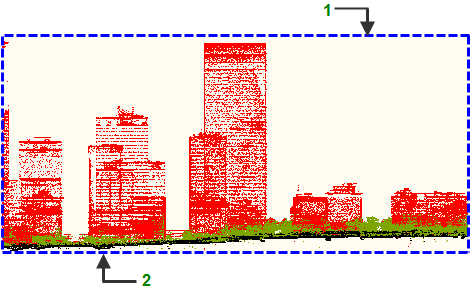

На изометрическом виде объекта-облака точек представлены следующие компоненты облака точек:
1 — максимальная координата Z, 2 — минимальная координата Z.
Вид объекта-облака точек спереди.

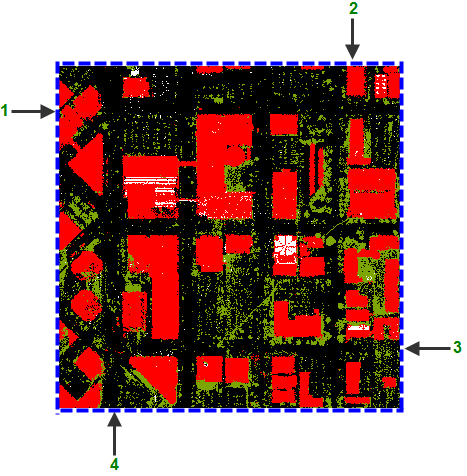

1 — минимальная координата X, 3 — максимальная координата X.
2 — максимальная координата Y, 4 — минимальная координата Y.
Вид объекта-облака точек сверху.
Коллекция "Облако точек" (вкладка "Навигатор")
Коллекция "Облако точек" в дереве вкладки "Навигатор" используется для доступа к облакам точек в чертеже. Создаваемые объекты-облака точек отображаются в коллекции "Облака точек" как именованные облака точек.
